蓝牙PCB天线常用的阻抗匹配

  • 发表时间:2020-06-28 11:13:06
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有583个文字,预计阅读时间2分钟

  常规来说,介质层厚与阻值成正比,铜厚与阻值成反比,线宽与阻值成反比,两线之间的线距与阻值成正比(指叉分阻抗线之间线距),与线路之上的绝缘漆的厚度成正比。不同厚度的pcb板和介质肯定对天线有影响,只是影响的大小会不会超出你所要求的范围你要计算之后才能确定。线宽、线距、线路的铜厚、介质层厚、介质层介电系数等都对阻抗有影响。

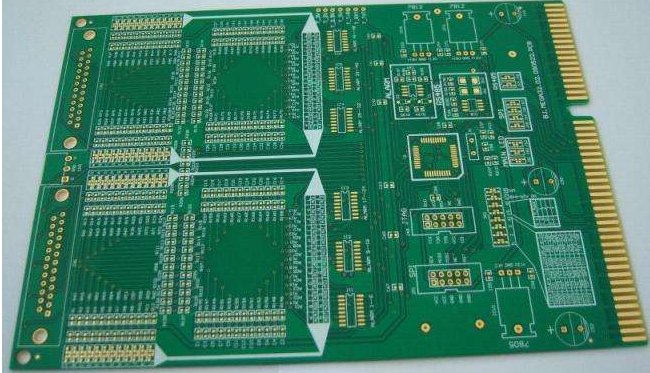

蓝牙PCB天线常用的阻抗匹配

  蓝牙PCB天线阻抗一般是多少?

  常见的射频同轴电缆绝大部分是50Ω特性阻抗的,配50Ω电缆作馈线。这样就达到了我们常说的阻抗匹配。

  同轴电缆的每单位长度的损耗是logD/d的函数,也就是说和电缆的特性阻抗有关。经过计算可以发现,当同轴电缆的特性阻抗为77Ω时,单位长度的损耗最低。

  而同轴电缆的最大承受功率同样与其特性阻抗有关。可以计算出当同轴电缆的特性阻抗为30Ω时,其承受的功率最大。

  二者的算术平均值为53.5Ω,而几何平均值为48.06Ω;选取50Ω的特性阻抗时就可以做到二者兼顾。而且,从加工和设计的角度来讲,50Ω阻抗的连接器也更加容易实现。

  我们生活之中的通信领域射频电缆特性阻抗一般就是50Ω,也有应用于广播和电视中的特性阻抗为75Ω。如果要实现不同阻抗之间的匹配问题,加一个阻抗变换器即可解决。

  以上只是大致关系,如要精确论述,还要考虑阻抗是单线还是叉分,是共面还是非共面等等与阻抗相关联的因素。

  以上就是小编整理的关于“蓝牙PCB天线常用的阻抗匹配”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
