pcb板打样流程 pcb打样工艺流程

发表时间:2018-08-06 14:29 来源:诚暄PCB 作者:小编 浏览次数:
导读:首先联系pcb厂家,把pcb文件或者gerber文件、工艺要求、数量、交期发给pcb厂家,厂家会根据要求,核算价格,这是pcb板打样下单流程。

  pcb板打样流程

  首先需要联系pcb厂家,把pcb文件或者gerber文件、工艺要求、数量、交期发给pcb厂家,厂家会根据要求,核算价格,确认价格付款后,开始生产,然后按协议的交期交货。这是pcb线路板打样流程。

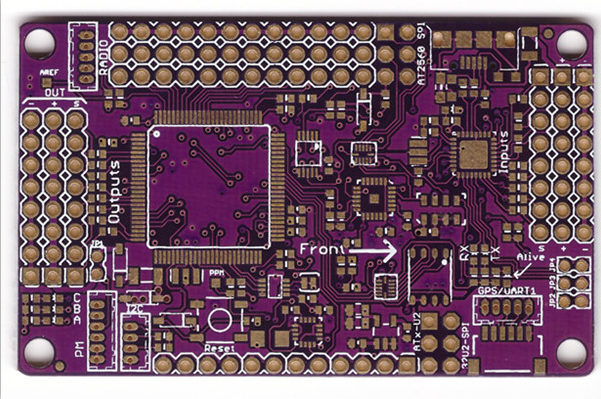

pcb厂家

  PCB板打样工艺流程

  下面就以普通的双面喷锡板为例,来对PCB打样流程做一个详细的说明。

  1、开料

  根据工程资料MI的要求,在符合要求的大张板材上,裁切成小块生产板件,符合客户要求的小块板料。

  流程:大板料→按MI要求切板→锔板→啤圆角磨边→出板

  2、钻孔

  根据工程资料,在所开符合要求尺寸的板料上,相应的位置钻出所求的孔径。

  流程:叠板销钉→上板→钻孔→下板→检查修理

  3、沉铜

  沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜。

  流程:粗磨→挂板→沉铜自动线→下板→浸1%稀H2SO4→加厚铜

  4、图形转移

  图形转移是生产菲林上的图像转移到板上。

  流程:(湿膜流程):磨板→印第一面→烘干→印第二面→烘干→爆光→显影→检查;(干膜流程):麻板→压膜→静置→对位→曝光→静置→显影→检查

  5、图形电镀

  图形电镀是在线路图形裸露的铜皮上,或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层。

  流程:上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板

  6、退膜

  用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来。

  流程:水膜:插架→浸碱→冲洗→擦洗→过机;干膜:放板→过机

  7、蚀刻

  蚀刻是利用化学反应法将非线路部位的铜层腐蚀去。

  8、阻焊

  目的:绿油是将绿油菲林的图形转移到板上,起到保护线路和阻止焊接零件时线路上锡的作用。

  流程:磨板→印感光绿油→锔板→曝光→冲影;磨板→印第一面→烘板→印第二面→烘板

  9、字符

  字符是提供的一种便于辩认的标记。

  流程:绿油终锔后→冷却静置→调网→印字符→后锔

  10、喷锡

  喷锡是在未覆盖阻焊油的裸露铜面上喷上一层铅锡,以保护铜面不蚀氧化,以保证具有良好的焊接性能。

  流程:微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干

  11、成型

  通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣,啤板,手锣,手切。

  说明:数据锣机板与啤板的精确度较高,手锣其次,手切板最低具只能做一些简单的外形。

  12、测试

  通过电子100%测试,检测目视不易发现到的开路,短路等影响功能性之缺陷。

  流程:上模→放板→测试→合格→FQC目检→不合格→修理→返测试→OK→REJ→报废

  13、终检

  通过100%目检板件外观缺陷,并对轻微缺陷进行修理,避免有问题及缺陷板件流出。

  具体工作流程:来料→查看资料→目检→合格→FQA抽查→合格→包装→不合格→处理→检查OK!

  14、包装出货

  通过以上的详细介绍,相信大家对普通双面喷锡板pcb打样的流程有了一个清晰的认识。

pcb打样常见问答

问:你们24小时加急的是不是都要一天半才发货啊

答:你好,24小时加急是指今天下单,明天晚上发货,谢谢

问:就有电路图 没有PCB可以做板子吗?

答:您好!我司做板需要客户提供PCB文件,谢谢!

问:你们下一次订单,最少多少片?

答:您好,最低5片起订!

问:拼板是什么意思啊!

答:两个或以上的PCB板拼在一起加工

问:园型板怎样计算价格?

答:圆板长宽按直接计算

问:制版需提供.prjpcb文件吗,还是只用.pcbdoc文件就行

答:只需要.pcbdoc文件就可以

问:PCB板所用电介质的介电常数是多少?

答:您好,介电常数在4.2-4.5左右,数值仅供参考,有特殊要求下单请说明清楚,谢谢!

问:请问四层板的盲埋孔导出GERBER时没有尺寸及位置

答:可以加工,肓埋孔加工工艺比较复杂,价格偏高,建议有条件的情况改成通孔

问:请问顺风快递到付一般多少钱?

答:不同地区不同价格,可以到顺丰官网上查到相应运费,广东省外首重22-24元不等

问:请问贵公司2.0板厚的四层板使用的是什么板材?

答:生益A级料
