南京pcb板打样厂家:PCB线路板热风整平技术

  • 发表时间:2021-12-26 10:27:57
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有848个文字,预计阅读时间3分钟

  有些朋友问小编,线路板热风整平技术相关的一些问题,这里小编来详细的说一说。

  PCB线路板的表面处理技术有多种,之前我们已经介绍了元器件封装到基板上的方法,主要有THT和SMT两种。那么,如果PCB线路板上有剩余的焊料等,需要将其去除,应该使用什么方法呢?这时候,就要用热风整平技术。

  热风整平也叫喷锡,其工艺过程是:在印制板上浸上助焊剂,置入熔融焊料里浸涂,然后从两片风刀之间通过,用风刀中的热压缩空气把印制板上的多余焊料吹掉,同时排除金属孔内的多余焊料,从而得到一个光亮、平整、均匀的焊料涂层。

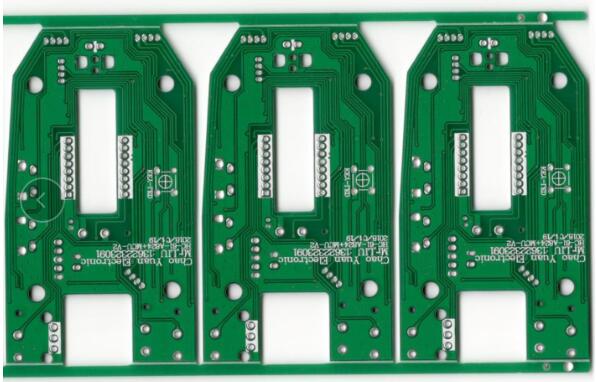

南京pcb板打样厂家

  比起其他工艺而言,热风整平是比较简单的,虽然如此,但很多程序极其系数需要把控好,才能制造出优质的PCB,否则,只要有一点问题,都有可能影响到PCB的整体质量。需要注意的程序及其系数,有以下几点:

  1、浸锡时间

  浸焊时基体铜和焊料里的锡会生成一层金属化合物,同时在导线上形成一层焊料涂层。浸锡时间越长,焊料越厚,时间太短,则易产生半浸现象,造成局部锡面发白。一般情况下,浸锡时间控制在2-4秒。

  2、锡槽温度

  锡槽温度的温度需要控制在一定的范围内,太低则不足以工作,若太高,基板会受损,而且会导致锡合金和铜发生反应。一般情况下,温度控制在230-250℃左右。

  3、风刀压力

  风刀的作用是把多余的焊料吹掉,并导通金属化孔,并不使金属化孔孔径减少得太多,通常风刀压力控制为为0.3-0.5mpa。

  4、吹风时间

  风刀的吹风时间主要影响焊料的涂层厚度,时间长涂层薄一些,并且孔内涂层也薄,时间短则会产生产不规则的堵孔,一般情况下,风刀吹风时间为1-3秒。

  5、风刀温度

  风刀的温度对整平后的焊料涂层的外观有一定影响,如果温度太低,则涂层表面发暗,太高则会造成损坏,风刀温度一般控制在300-400℃之间。

  6、风刀角度

  风刀的角度过大会产生堵孔,角度调整不当会造成板子两面的焊料厚度不一样,也会引起熔融焊料的飞溅。一般情况下,前风刀3-50°、后风刀4-70°

  以上就是南京pcb板打样厂家:http://www.pcbems.com/news/410.html 小编整理的关于PCB线路板热风整平技术,希望对大家有帮助,如还有不清楚的地方,请联系我司客服为您解答。
