pcb打样厂介绍什么是线路板镀金?线路板镀金工艺介绍

  • 发表时间:2019-07-04 19:08:43
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电子行业的不断发展,线路板表面工艺 也越来越多,镀银与镀金工艺相比,更看好镀金,因为镀金更持久,镀银的耐腐蚀性不如金好,而且镀银时间长了银层也会出现氧化,慢慢变黑,所以即使工艺再好,失去了表面的光鲜,其观赏价格也会大打折扣。下面小编来详细的说一说。

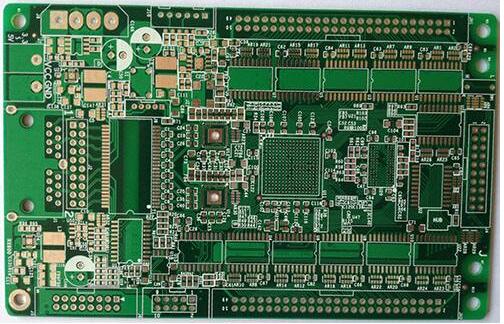

  pcb打样厂介绍什么是线路板镀金

  线路板镀金就是在线路板表面电镀一层金。

  镀金,是一种装饰工艺,也是常用词汇之一。是指在器物的表面镀上一层薄薄的金子。其方法是先用金汞薄薄地镀上一层,随后加热使汞挥发。用电解或其他化学方法,使金子附着到金属或别的物体表面上,形成一层薄金。

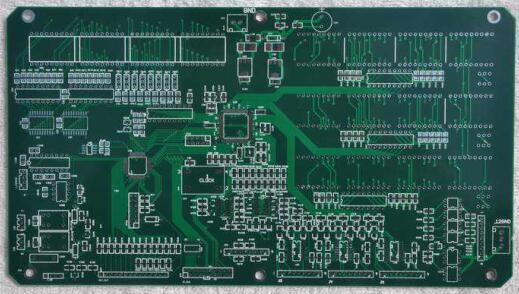

pcb打样厂介绍什么是线路板镀金

  镀金工艺要十分严谨,特别是线路板的镀金工艺流程。镀金按其工艺特点,有无氰镀金与有氰镀金两种。氰化镀液又分为高氰和低氰镀液。无氰镀液以亚硫酸盐镀金液应用较多。

  镀银层很容易抛光,有很强的反光本领和良好的导热、导电、焊接性能。银镀层最早应用于装饰。在电子工业、通讯配置和仪器仪表制造业中,普遍接纳镀银以淘汰金属零件外貌的打仗电阻,提高金属的焊接本领。

  镀金分为电镀硬金(金合金)和水金(纯金)工艺,镀硬金与软金槽液组成基本一致,只不过硬金槽内多了一些微量金属镍或钴或铁等元素;

  pcb打样厂介绍线路板镀金工艺知识

  1、目的与作用:金作为一种贵金属,具有良好的可焊性,耐氧化性,抗蚀性,接触电阻小,合金耐磨性好等等优良特点;

  2、目前线路板电镀金主要为柠檬酸金槽浴,以其维护简单,操作简单方便而得到广泛应用;
pcb打样厂介绍线路板镀金工艺知识

  3、水金金含量控制在1克/升左右,PH值4。5左右,温度35度,比重在14波美度左右,电流密度1ASD左右;

  4、主要添加药品有调节PH值的酸式调整盐和碱式调整盐,调节比重的导电盐和镀金补充添加剂以及金盐等;

  5、为保护好金缸,金缸前应加一柠檬酸浸槽,可有效减少对金缸的污染和保持金缸稳定;

  6、金板电镀后应用一纯水洗作为回收水洗,同时也可用来补充金缸蒸发变化的液位,回收水洗后接二级逆流纯水洗,金板水洗后即放入10克/升的碱液以防金板氧化;

  7、金缸应采用镀铂钛网做阳极,一般不锈钢316容易溶解,导致镍铁铬等金属污染金缸,造成镀金发白,露镀,发黑等缺陷;

  8、金缸有机污染应用碳芯连续过滤,并补充适量镀金添加剂。

  以上就是pcb打样厂介绍什么是线路板镀金和线路板镀金工艺介绍,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
