3.0mm厚度pcb打样能做吗?设计3.0mm厚度pcb要注意什么?
- 发表时间:2021-12-25 11:41:10
- 作者:小编
- 来源:诚暄PCB
- 人气: 本文有769个文字,预计阅读时间2分钟
随着电子行业的不断发展,各种各样的电子产品层出不穷,经常会遇到一些客户需要一些非常规厚度的板子,比如,2.0mm,2.4mm,2.5mm,3.0mm厚等等,那么3.0厚度的板子可以生产吗,答案下面揭晓,下面小编来详细的说一说。

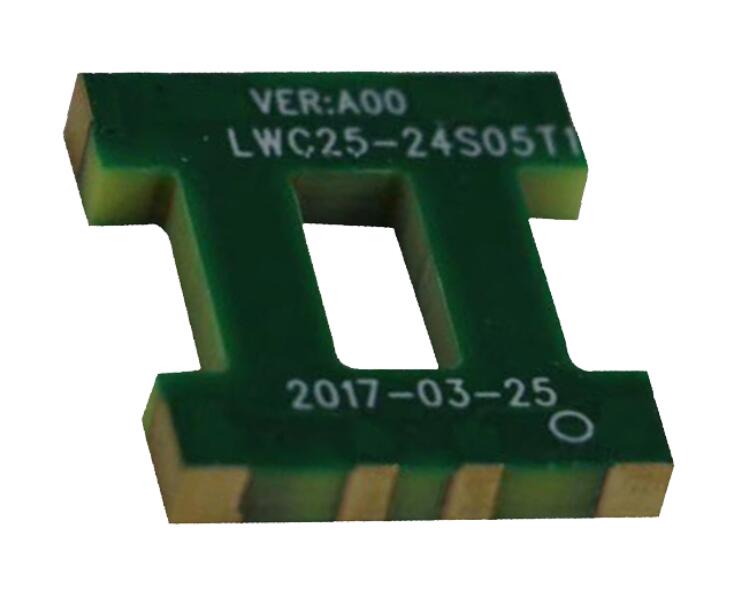

3.0mm厚度pcb打样可以做吗
为了保证产品功能的完整性,有很多客户的板子用于设备上,或者板子上面元件比较重,都会选择比较厚的板子来生产,我们正常生产的板厚是:0.6mm、0.8mm、1.0mm、1.2mm、1.6mm,有些特殊的产品需要用到更厚的PCB板子。
那么3.0mm厚度pcb打样究竟可不可以做呢。回答是肯定的,是可以生产的,我司经常在生产这种类型的板子,生产这种厚度的PCB不再是行业的难题。只是工程师在设计的时候需要注意一下。
设计3.0mm厚度pcb需要注意什么
在设计的时候一定要注意板厚和最小孔径的比例,目前深圳市诚暄电路科技有限公司的板厚和孔径比为10:1,比如是3.0mm的板厚,那么孔径最小就要大于或等于0.3mm,以此类推。
PCB的板厚孔径比,在行业内又叫纵横比,厚径比,就是板厚/孔径,如板厚3.0mm,0.3mm的孔,则纵横比为10。孔径比超标工厂将无法加工,板子太厚将导致过孔长度增加,这时候如果过孔直径还很小,可能会导致过孔长度中间的部分沉铜不足,导致过孔电阻变大甚至过孔不通。
为什么要按孔径比来设计呢?作用有很多,其中在塞孔(堵孔)制程的时候,需要用这个参数来选择哪种塞孔方式,以及了解塞孔的困难程度,纵横比越大,孔越难堵满。其他与孔相关的制程(钻孔、孔铜电镀等)应该都会用到这个参数。
厚径比小,就意味着PCB板不是太厚而孔径较大,电镀过程中的电势分布比较均匀,孔中离子扩散度比较好,所以电镀液的深镀能力值往往比较大,反之,厚径比比较高时,孔壁会表现为“狗骨”现象,镀液的深镀能力就较差。
以上就是小编整理的关于3.0mm厚度pcb打样的问题,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ或微信,也可以打电话给我们,会有相关人员为您解答。
