PCB打样中焊盘和过孔的区别是什么

  • 发表时间:2019-07-07 10:55:40
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  在PCB设计中,过孔和焊盘都可以实现相似的功能。它们都能插入元件管脚,特别是对于直插(DIP)封装的的器件来说,几乎是一样的。但是,在PCB制造中,它们的处理方法是不一样的。

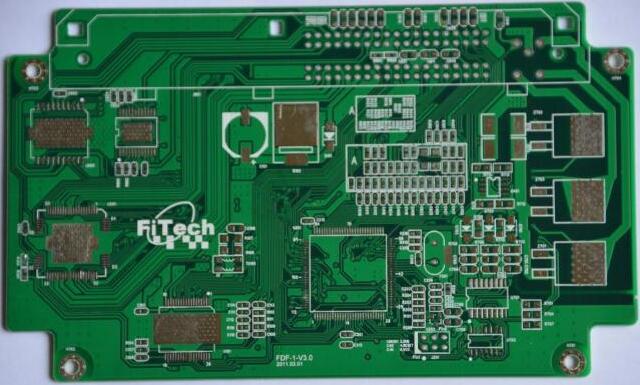

  PCB打样中焊盘和过孔的区别是什么

  焊盘,有插脚焊盘和表贴焊盘之分;插脚焊盘有焊孔,主要用于焊接插脚元件;而表贴焊盘没有焊孔,主要用于焊接表贴元件。
PCB打样中焊盘和过孔的区别是什么

  过孔,主要起到电气连接的作用,过孔的孔径一般较小,通常只要制板加工工艺能做到就足够了,而且过孔表面既可涂上阻焊油墨,也可不涂;而焊盘不仅起到电气连接的作用,而且还起机械固定的作用。

  1、过孔的孔在设计中表明多少,钻孔就是多少。然后还要经历沉铜等工艺步骤,最后的实际孔径大概会比设计孔径小0.1mm。比如设定过孔0.5mm,实际完成后的孔径只有0.4mm。

  2、焊盘的孔径在钻孔时会增加0.15mm,经历过沉铜工艺后,孔径比设计孔径稍大一点,约0.05mm。比如设计孔径0.5mm,钻孔会是0.65mm,完成后的孔径是0.55mm。

  3、过孔在某些默认的PCB工艺中会覆盖绿油,它可能会被绿油堵住,无法进行焊接。测试点也做不了。

  4、过孔的焊环最小宽度为0.15mm(通用工艺情况下),以便保证可以可靠沉铜电镀。

  5、焊盘的焊环最小宽度为0.20mm(通用工艺情况下),以便保证焊盘的附着力量。

  以上就是小编介绍的关于PCB打样中焊盘和过孔的区别是什么,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
