  最近很多朋友问小编,pcb打样要什么样的格式才可以,用原理图行不行之类的,这里小编在这里一一解答。
pcb打样格式

  pcb打样格式

  pcb厂家一般都支持gerber文件,.ddb文件,.pcb文件,.PcbDoc文件,.dwg文件:

  1、gerber文件,使用CAM350软件或其他CAM软件可以打开。

  2、缀是.ddb的文件,后缀是.pcb的文件都可以使用protel 99 SE软件打开,有些后缀为.pcb的文件,要使用PADS Layout才能打开。

  3、缀是.PcbDoc的文件,使用DXP软件打开。

  4、缀是.dwg文件就是CAD图。(类似这种资料,现在比较少了)

  pcb打样用原理图可以吗

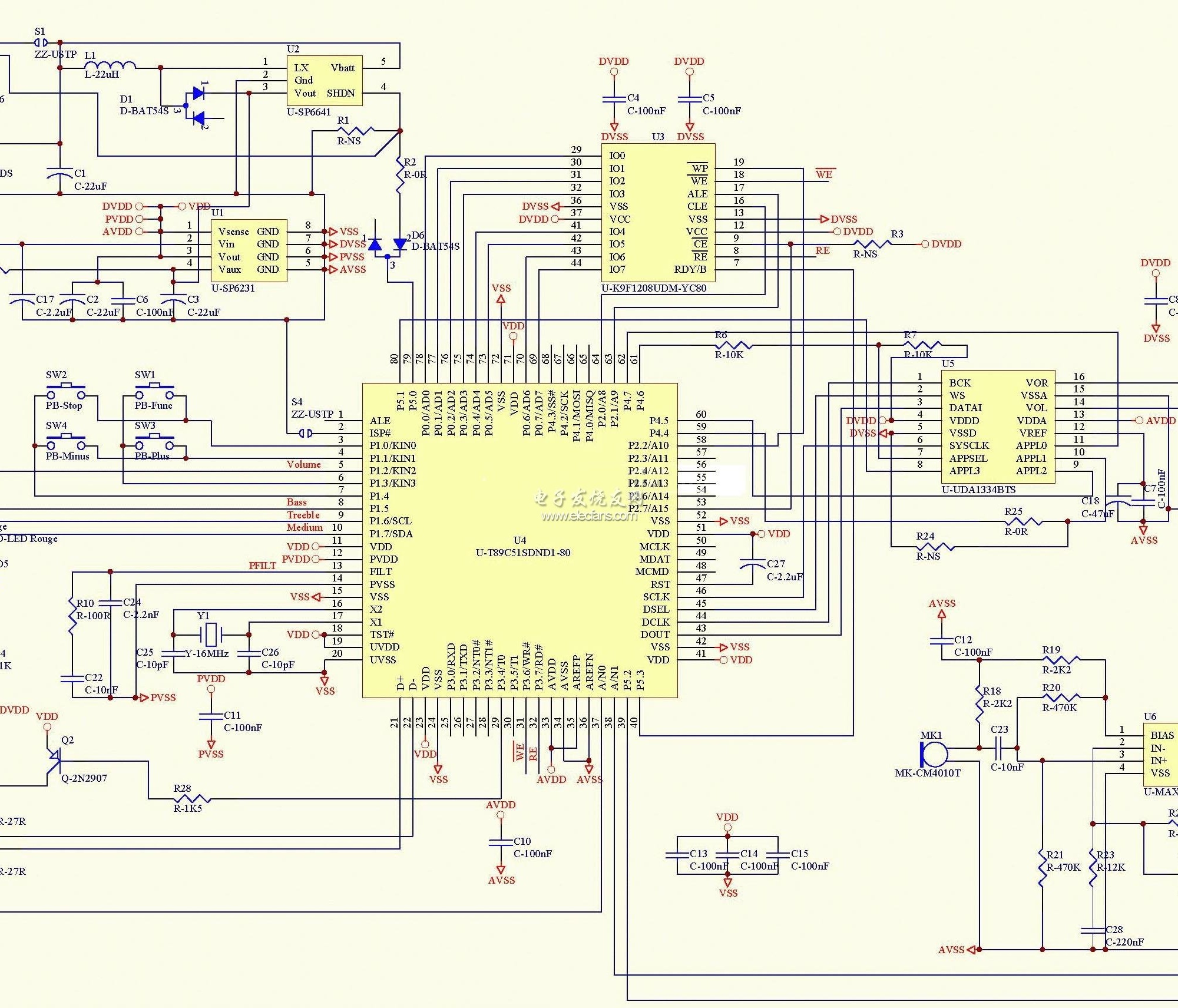

原理图

  原理图,顾名思义就是表示电路板上各器件之间连接原理的图表。在方案开发等正向研究中,有了原理图的下一步是pcb布线,布线完成了保存为PCB资料,这个时候才可以外发打样加工,所以原理图本身是不能直接用于pcb打样。

  如果还有不明白的地方,可以联系我司客服为您提供更详细的的解答。
