pcb打样公司:贴片之前人工手动拼板有什么好处

  • 发表时间:2019-05-24 08:47:02
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  在电子组装制造业,一般我们称呼的【阴阳板 (Mirror Board)】有两种类型,第一种类型是正反面颠倒的阴阳板(Different side mirror board)也有是一片板子的第一面与另一片板子的第二面呈现在拼板的同一面上;另一种类型则是所有的拼板都同一面但左右颠倒的阴阳板(Same side mirror board), 比如说pdpd的排版。下面线路板打样公司小编来详细的说一说。

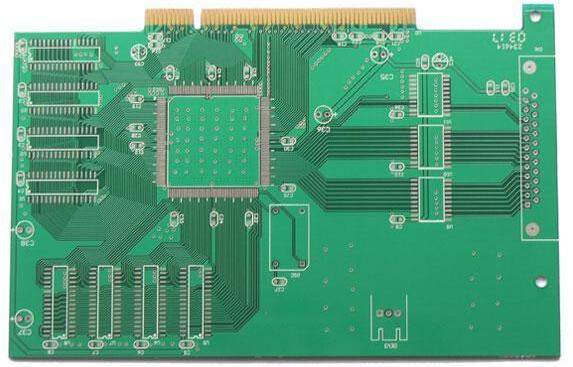

pcb打样公司

  为了减小多拼板所造成的 X-board损失,还可以兼顾正反面阴阳板的SMT长线优点,有些专业的代工厂(OEM)改以后段人工手动后制拼装正反面阴阳板。

  经常看到的方式是采用正常的2in1拼板,2in1拼板可以大大地节省电路板厂报废的成本。采用的方法是先在SMT的前面拿100片PCB板(多寡可以自己决定)打件并跑完第一面的回流焊,然后再将其拿回来跑第二面时,用人工拼装上正准备印刷第一面的新版子,这样就达到4in1正反面阴阳板的目的,还可以提升锡膏印刷的效率。

  当然,这个方法可能需要新增一个人工成本,但也可以利用原本就在操作锡膏印刷机的作业员来担任手动拼板的工作,只要Cycle time跟得上就可以了;另外,为了克服人工拼板可能造成的锡膏引刷对位不准确的问题,需要制作一块给这种人工拼板锡膏印刷专用的Carrier(载具),让作业员可以很简单的放入PCB板,又不会跑位。

  印刷完锡膏印刷后,把板子从Carrier取下,然后再用胶带黏贴固定此人工阴阳板即可打件,因为每块板子上都有其定位点(fidicial mark),打件(pick & place)时的精准度靠得是这些定位点,所以既使拼板稍有误差也不会失去准度。

  以上就是pcb打样公司:http://www.pcbems.com/news/492.html 小编整理的关于贴片之前人工手动拼板的好处,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
