PCB的中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的,故被称为“印刷”电路板,下面小编来说一说线路板生产和打样要求的一些具体事项有哪些。

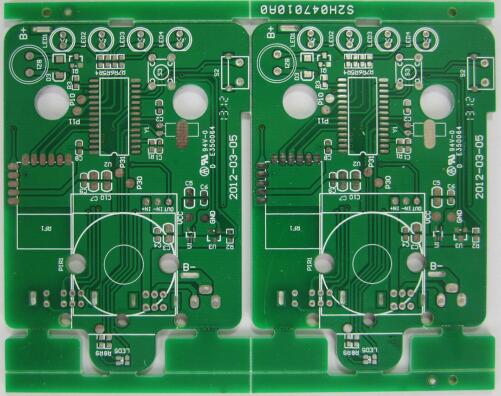

外发pcb生产和打样需注明的六个具体事项
1、板的厚度:0.8,1.0,1.2,1.6,2.0这是常用的规格,如果没有特别的要求的话就选1.6mm的板厚。
2、铜箔厚度:0.5,1.0,2.0这是常用规格,如果功率不是特别大的板就可以不用选,厂家一般会用0.5oz的板来做,如果功率在100W左右的功率板的话就要用到1.0以上了。
3、阻焊的颜色:绿,黑,红,白这是常用的,没有什么要求就用绿色,如果是自己实验用的话更应该用绿色,因为这种颜色的板线路看得最清楚。
4、焊盘处理:沉金,抗氧化,喷锡(分为有铅和无铅两种),一般采用后面两种都可以,喷锡的保存时间会更长些。
5、丝印的颜色:白,黑是常用的颜色,如果是绿油的话一般选白字,这个主要是看得清楚就行了,选跟板的颜色对比度大的就可以了,如果是白色阻焊的话就要选黑字了。
6、板材选择:HB,94V-0,FR-4这是常用的,HB就很少用,它是不防火的板,一般单面板就用94V-0,双面板就用FR-4。
要求打样的话,必须再附加一份工艺要求:用Word文档,直接备注在PCB文件中也行。需要写明的要求有:
1、板材
2、板材厚度
3、线路板铜皮厚度
4、阻焊颜色
5、特别的层说明以及制做要求说明(例如你的SOLDER MARSK是放在哪一层,镀金还是喷锡、或是搞氧化)
6、尺寸公差
7、样板数量
8、拼板方式等等
以上就是小编整理的关于外发pcb生产和打样需注明的六个具体事项,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
