多层PCB板盲埋孔制作工艺流程介绍

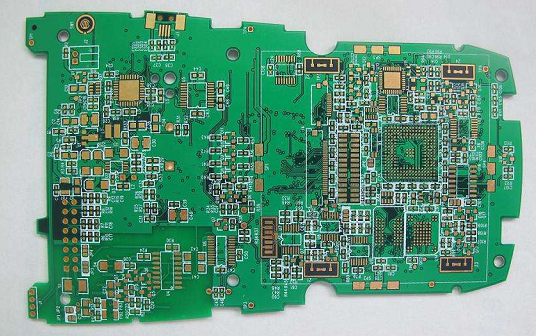

　　多层pcb盲埋孔制造是非常困难的，这种板的生产工艺可以考核一家多层PCB板厂的全面工艺水平、设计能力、经验和智慧。提高PCB密度最有效的方法是减少通孔的数量，及精确设置盲孔，埋孔来实现。

　　多层PCB的盲埋孔制作工艺介绍：

　　1. 盲孔定义

　　a：与通孔相对而言，通孔是指各层均钻通的孔，盲孔则是非钻通孔。(图示说明，八层板举例：通孔，盲孔，埋孔)

　　b：盲孔细分：盲孔(BLIND HOLE)，埋孔 BURIED HOLE(外层不可看见); c：从制作流程上区分： 盲孔在压合前钻孔，而通孔是在压合后钻孔。

　　2. 制作方法

　　A：钻带：

　　(1)：选取参考点： 选择通孔(即首钻带中的一个孔)作为单元参考孔。

　　(2)：每一条盲孔钻带均需选择一个孔， 标注其相对单元参考孔的坐标。

　　(3)：注意说明哪条钻带对应哪几层：单元分孔图及钻咀表均需注明，且前后名称需一致;不能出现分孔图用a b c表示，而前面又用1st，2nd表示的情况。

　　注意当激光孔与内层埋孔套在一起，即两条钻带的孔在同一位置上，需问客移动激光孔的位置以保证电气上的连接。

　　B：生产pnl板边工艺孔：普通多层板： 内层不钻孔;

　　(1)：铆钉gh，aoi gh，et gh均为蚀板后打出

　　(2)：target 孔(钻孔gh) ccd：外层需掏铜皮，x-ray机：直接打出，且注意长边最小为11inch。

　　盲孔板：

　　所有tooling孔均为钻出，注意铆钉gh;需啤出，避免对位偏差。

　　(aoigh也为啤出)，生产pnl板边需钻字，用以区分每块板。

　　3. Film修改：

　　(1)：注明film出正片，负片：

　　一般原则：板厚大于8mil(不连铜) 走正片流程;板厚小于8mil(不连铜)走负片流程(薄板);线粗 线隙谷大时需考虑d/f时的铜厚，而非底铜厚。盲孔ring做5mil即可，不需做7mil。

　　盲孔对应的内层独立pad需保留。孔不能做无ring孔。

　　4. 流程：

　　埋孔板与普通双面板作法一致。

　　盲孔板，即有一面是外层：

　　正片流程：需做单面d/f，注意不能辘错面(双面底铜不一致时);d/f曝光时，光铜面用黑胶带盖住，防止透光。

　　因盲孔板做两次以上板电，图电，成品极易板厚超厚，因此图电注意控制板厚铜厚，蚀刻后注明铜厚 板厚的范围。压完板后用x-ray机打出多层板用target孔。

　　负片流程：针对薄板(〈12mil连铜〉因其无法在图电拉生产，必须在水金拉生产，而水金拉无法分面打电流，故无法按mi要求做单面不打电流或打小电流。如走正片流程，常导致单面铜厚超厚，造成蚀刻困难，幼线的现象，因此此类板走负片流程。

　　5. 通孔，盲孔的钻孔顺序不同，制作时偏差不一致

　　盲孔板较易产生变形，开横直料对多层板对位和管位距控制有难度，故开料时只开横料或只开直料。

　　此类板的行板流程需注意先用树脂封孔再做线路以免对线路造成较大的损伤。

　　以上就是小编整理的关于“多层PCB板盲埋孔制作工艺流程介绍”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
