什么是多层线路板?多层PCB线路板打样的四大难点

  • 发表时间:2019-09-08 08:31:50
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电子行业的不断发展,pcb从最早的单面板到现在的双面多层板,在大量互连和交叉需求的情况下,pcb线路板想要达到一个满意的性能,就必须将板层扩大到两层以上,因此就出现了多层pcb线路板,下面小编来详细的说一说多层PCB线路板是什么意思?多层PCB线路板打样的难点。

  多层PCB线路板介绍

  PCB多层板是指用于电器产品中的多层线路板,多层板用上了更多单面板或双面板的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板。

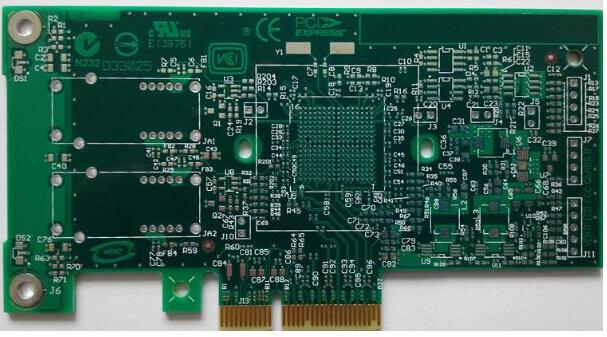

多层PCB线路板概念知识

  多层PCB线路板打样的四大难点

  1、内部电路制作的难点

  多层电路板采用高TG、高速、高频、厚铜、薄介质层等特殊材料,对内部电路制作和图形尺寸控制提出了很高的要求。例如,阻抗信号传输的完整性增加了内部电路制造的难度。

  宽度和线间距小,开路和短路增加,短路增加,合格率低;细线信号层多,内层AOI泄漏检测概率增加;内芯板薄,易起皱,曝光不良,蚀刻机时易卷曲;高层plate多为系统板,单位尺寸较大,且产品报废成本较高。

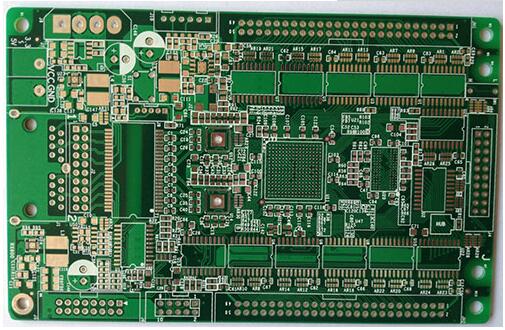

多层PCB线路板打样的难点知识介绍

  2、层间对准的难点

  由于多层电路板中层数众多,用户对PCB层的校准要求越来越高。通常,层之间的对准公差控制在75微米。考虑到多层电路板单元尺寸大、图形转换车间环境温湿度大、不同芯板不一致性造成的位错重叠、层间定位方式等,使得多层电路板的对中控制更加困难。

  3、压缩制造中的难点

  许多内芯板和半固化板是叠加的,在冲压生产中容易出现滑板、分层、树脂空隙和气泡残留等缺陷。在层合结构的设计中,应充分考虑材料的耐热性、耐压性、含胶量和介电厚度,制定合理的多层电路板材料压制方案。

  由于层数多,膨胀收缩控制和尺寸系数补偿不能保持一致性,薄层间绝缘层容易导致层间可靠性试验失败。

  4、钻孔制作难点

  采用高TG、高速、高频、厚铜类特殊板材,增加了钻孔粗糙度、钻孔毛刺和去钻污的难度。层数多,累计总铜厚和板厚,钻孔易断刀;密集BGA多,窄孔壁间距导致的CAF失效问题;因板厚容易导致斜钻问题。

  以上就是小编介绍的关于什么是多层线路板和多层PCB线路板打样的四大难点,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
