pcb设计中死铜是什么意思?处理死铜的四种方法

  • 发表时间:2019-09-08 08:39:43
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  很多朋友在设计线路板图的时候,在铺铜时,会遇到一些死铜,那么出现这种情况到底要如何处理呢,很多人的处理方式都不一样,下面小编根据工厂的经验来详细的说一说。

  pcb设计中死铜的介绍

  首先我们要知道,什么是死铜呢?死铜就是没有电气连接作用的铜铂,连屏蔽作用都没有。在PCB厂的电路板设计中是否应该去除死铜。

  有人说应该除去,原因大概是:1、会造成EMI问题。2、增强搞干扰能力。3、死铜没什么用。

  有人说应该保留,原因大概是:1、去了有时大片空白不好看。2、增加板子机械性能,避免出现受力不均弯曲的现象。

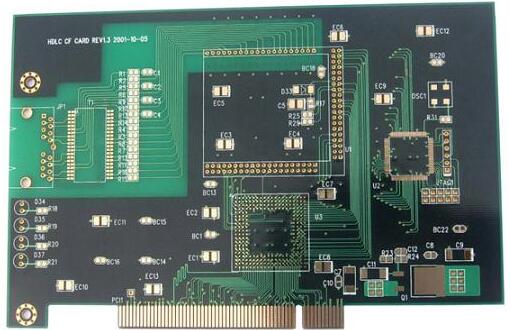

pcb厂家介绍pcb设计中死铜的知识

  处理死铜的四种方法

  第一、我们不要死铜(孤岛),因为这个孤岛在这里形成一个天线的效应,如果周围的走线辐射强度大,会增强周围的辐射强度;并且会形成天线的接受效应,会对周围走线引入电磁干扰。

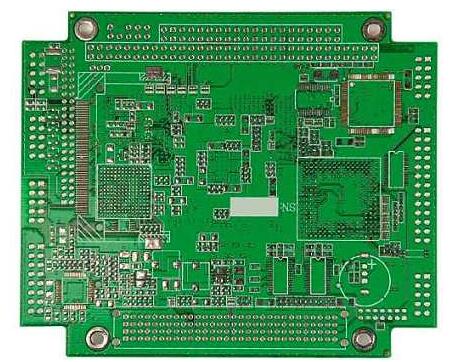

pcb厂家介绍pcb设计中如何处理死铜的知识



  第二、我们可以删除一些小面积的孤岛。如果我们希望保留覆铜,应该将孤岛通过地孔与GND良好连接,形成屏蔽。

  第三、高频情况下,印刷电路板上的布线的分布电容会起作用,当长度大于噪声频率相应波长的1/20 时,就会产生天线效应,噪声就会通过布线向外发射,如果在PCB 中存在不良接地的覆铜话,覆铜就成了传播噪音的工具。

  因此,在高频电路中,千万不要认为,把地线的某个地方接了地,这就是“地线”,一定要以小于λ/20 的间距,在布线上打过孔,与多层板的地平面“良好接地”。如果把覆铜处理恰当了,覆铜不仅具有加大电流,还起了屏蔽干扰的双重作用。

  第四、通过打地孔,保留孤岛的覆铜,不但能够起到屏蔽干扰的作用,确实也可以防止PCB变形。

  以上就是小编整理的关于pcb设计中死铜是什么意思和处理死铜的四种方法,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
