线路板布线前常用的四个规则设置

  • 发表时间:2019-09-08 08:53:08
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  要想设计出理想的线路图,我们在开始布线之前需要做好准备工作,也就是我们常说的工欲善其事,必先利其器的道理,我们在布线前要设置好布线的规则,那么后面就会比较顺畅,下面小编来详细的说一说。

  线路板布线前的规则设置

  1、安全间距设置

  设置安全间距对应Routing中的Clearance Constraint项,它规定了板上不同网络的走线、焊盘、过孔之间必须保持的距离。一般PCB的安全距离可设为0.254mm,较空的板子可设为0.3mm,较密的贴片板子可设为0.2~0.22mm。

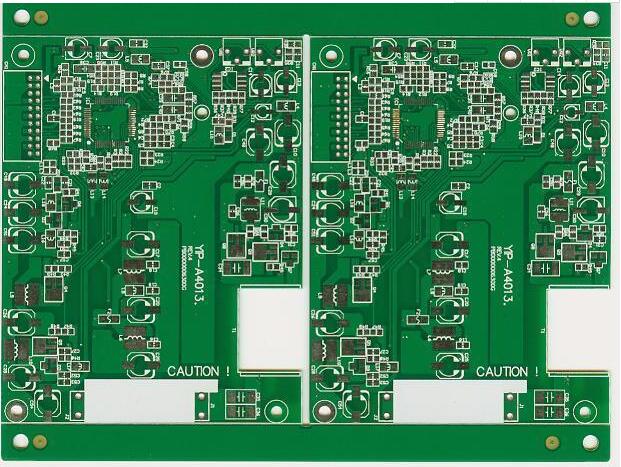

pcb打样厂家介绍关于线路板布线前的规则知识

  2、过孔形状的设置

  过孔形状对应RouTIng中的RouTIng Via Style项,它规定了手工和自动布线时自动产生的过孔内外径的最小值、最大值和首选值,其中首选值最重要。

  3、走线层面和方向设置

  走线层面和方向对应RouTIng中的RouTIng Layers项,此处可设置使用的走线层和每层的主要走线方向。请注意贴片的单面板只用顶层,直插型的单面板只用底层,但是多层板的电源层不是在这里设置的。

  4、走线线宽的设置

  走线线宽对应Routing中的Width Constraint项,它规定了手工和自动布线时走线的宽度,整个板范围的首选项一股取0.2~0.6mm。另添加一些网络或网络组Net Class的线宽设置,如地线电源线、交流电源输入线、功率输出线、电源组等可以事先在Design-NetlistManager中定义好。地线一般可选1mm宽度,各种电源线一般可选0.5~1mm。

  以上就是小编整理的关于线路板布线前常用的四个规则设置,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
