pcb做成拼板的两大好处?pcb拼板常见的四种方式

  • 发表时间:2019-09-07 22:35:28
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有605个文字,预计阅读时间2分钟

  PCB分为单片出货和拼板出货,拼板,顾名思义就是把几块板子拼在一起,为什么要拼在一起出货?拼板出货有什么好处呢?pcb拼板常见的方式有哪些,下面小编来详细的说一说。

  pcb做成拼板的好处

  1、有些PCB太小,不能满足夹具的要求,生产起来不方便,又很花费时间,生产效率低;

  2、对于不规则形状的PCB板,如果单片出货,会比较浪费基材,拼板则可以减小基材的浪费。总体来说PCB拼板可以节省生产时间,提高生产效率,减少板材的浪费,降低成本,所以很多时候打板可以选择拼板出货。

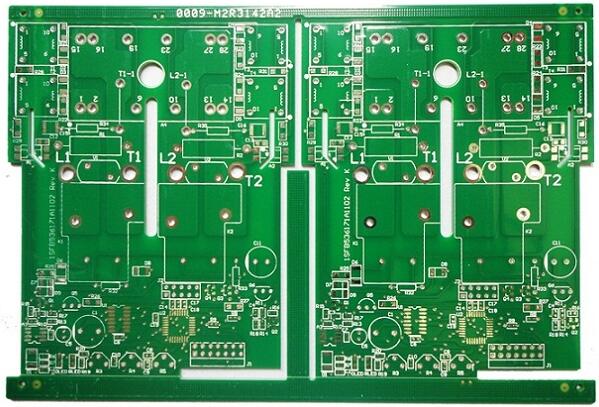

pcb厂介绍pcb做成拼板有什么好处

  pcb拼板的方式

  1、零距离v割

  板与板之间不空间距(零距离拼版)直接做v割,v割角度:30°;余厚1/4。

  2、v-cut(v割)

  V-CUT指可以讲几种板子或者相同板子在一起价格,然后加工完成后在板子间用V-CUT机割开一条V型槽,可以在使用时掰开。

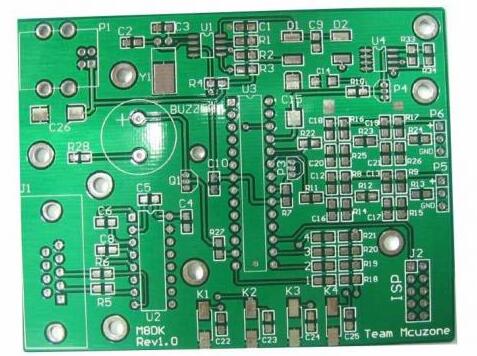

pcb厂介绍pcb拼板主要有哪些方式

  3、非零距离v割

  板与板之间预留位置进行v割。

  适用范围:

  (1)对尺寸要求不高,不希望V-CUT的时候影响到板内的设计(比如板边需削铜)。

  (2)对板边要求高,V-CUT掰开后再打磨,或者用模具把板冲掉(用模具需要有缓冲空间)。

  注意:非零距离v割不能减小外形公差。

  4、锣槽

  锣槽是在板与板之间或者板子内部按需要用铣床铣空,相当于挖掉。板与板之间空间距,一般建议为2mm。桥连或者桥连邮票孔,在锣槽中间加上类似桥一样的链接方式,邮票孔打在桥上,易掰断。

  以上就是小编整理的关于pcb做成拼板的两大好处和pcb拼板常见的四种方式,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
