pcb厂家拼板需遵守的原则?pcb拼板的十个注意事项

  • 发表时间:2019-06-28 22:25:32
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  线路板拼板,顾名思义,就是将多片线路板拼在一起构成一个大的SET。线路板拼版的意义在于,第一,方便后续客户的线路板焊接及贴片;第二,线路板拼版能提高板材的利用率,从而降低生产成本。下面小编来详细的介绍一下pcb厂家拼板需遵守的原则和pcb拼板的十个注意事项。

  pcb厂家拼板需遵守的原则

  1、客户有要求的按客户的要求设计。

  2、客户有拼板要求,报价时确认是否超工艺制程能力、利用率能达我司要求,不符合的建议更改。

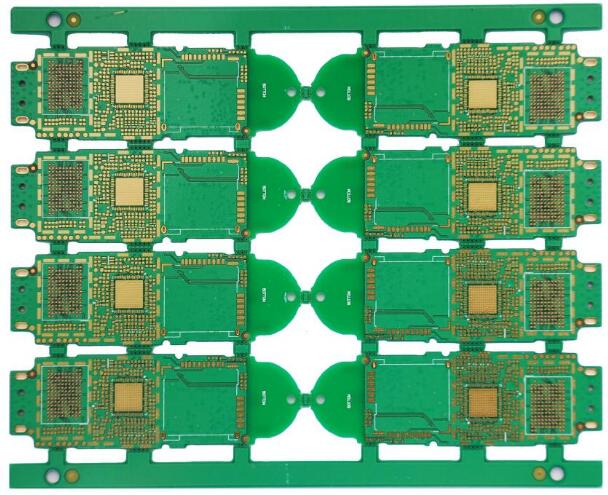

pcb厂家拼板需遵守的原则

  3、客户无明确要求,我司自行拼版确认的,保证板材利用率、符合生产制程能力要求。

  4、电路板拼板图必须要明确:倒扣,阴阳拼板,邮票孔位置,(如无法确定邮票孔大小及个数可以不放),每个型号都应该有客户确认过的拼板图。

  pcb厂家介绍拼板的十个注意事项

  1、PCB拼板外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形;

  2、PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板,但不要拼成阴阳板;

  3、PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125mm×180mm;

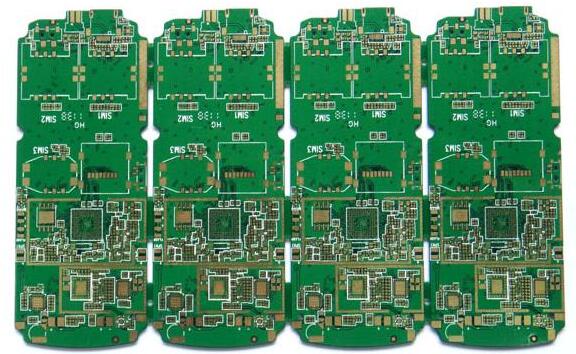

pcb厂家介绍拼板的十个注意事项

  4、PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片;

  5、小板之间的中心距控制在75mm~145mm之间;

  6、设置基准定位点时,通常在定位点的周围留出比其大1.5mm的无阻焊区;

  7、拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行;

  8、在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺;

  9、用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处;

  10、大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等。

  以上就是小编介绍的关于pcb厂家拼板需遵守的原则和pcb拼板的十个注意事项,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
