精密pcb打样厂家介绍PCB阻焊层和助焊层之间的区别和作用

  • 发表时间:2021-12-25 11:38:33
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有598个文字,预计阅读时间2分钟

  很多朋友不知道阻焊层和助焊层有什么不同,虽然只是一字之差,却有天壤之别,下面小编来详细的说一说。

  阻焊层其实还可以叫开窗层、绿油层,它还有一个英文名- solder mask。是指板子上要上绿油的部分。实际上这阻焊层使用的是负片输出,所以在阻焊层的形状映射到板子上以后,并不是上了绿油阻焊,反而是露出了铜皮。通常为了增大铜皮的厚度,采用阻焊层上划线去绿油,然后加锡达到增加铜线厚度的效果。

  助焊层是机器贴片的时候用的,对应着贴片元件的焊盘,在SMT加工中通常采用一块钢板,将PCB上对应着元器件焊盘的地方打孔,然后钢板上上锡膏,PCB在钢板下的时候,锡膏漏下去,也就刚好每个焊盘上都能沾上焊锡,所以通常阻焊层不能大于实际的焊盘的尺寸。

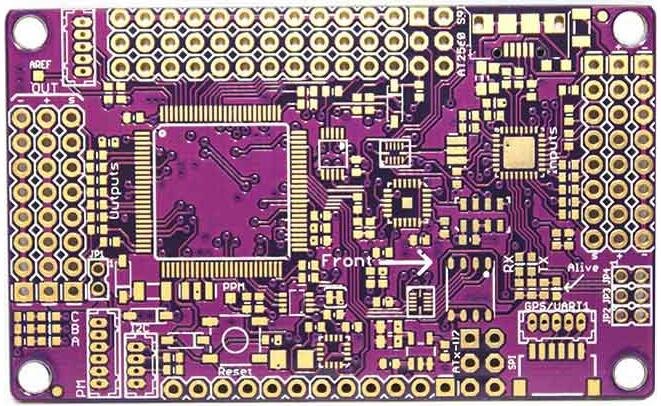

  精密pcb板打样厂家介绍PCB阻焊层和助焊层之间的区别

  两个层都是上锡焊接用的,并不是指一个上锡,一个上绿油,而是:

  1、阻焊层的意思是在整片阻焊的绿油上开窗,目的是允许焊接;

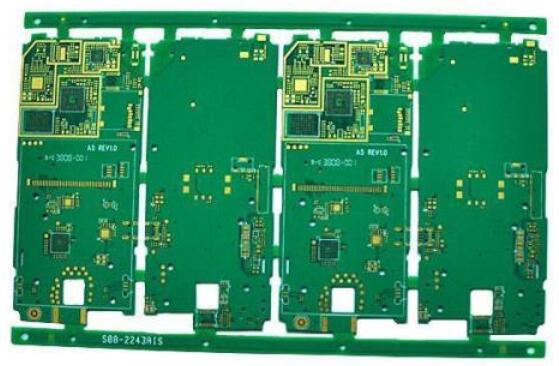

精密pcb板打样厂家介绍PCB阻焊层和助焊层之间的区别

  2、默认情况下,没有阻焊层的区域都要上绿油;

  3、助焊层用于贴片封装。

  精密pcb板打样厂家介绍PCB阻焊层和助焊层的作用

  1、阻焊层主要是起到防止pcb铜箔直接暴露的空气中,起到保护的作用。
精密pcb板打样厂家介绍PCB阻焊层和助焊层的作用

  2、助焊层是用来给钢网厂做钢网用的,而钢网是在上锡的时候可以准确的将锡膏放到需要焊接的贴片焊盘上。

  以上就是精密pcb板打样厂家介绍PCB阻焊层和助焊层之间的区别和作用,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
