外发pcb打样的说明事项有哪些

发表时间:2019-06-18 10:48 来源:诚暄PCB 作者:小编 浏览次数:
导读:电子产品的更新迭代比较快,开发的力度也越来越大,导致pcb打板上升比较快。那么工程在设计好pcb后,外发打板的时候,需要说明哪些内容呢。

  电子产品的更新迭代比较快,开发的力度也越来越大,pcb打板的需求也在逐步的成长当中,市场份额在不断扩大,随着电子产品的工艺要求越来越高,信息越来越高速,导致pcb打板上升比较快。那么工程在设计好pcb后,外发打板的时候,需要说明哪些内容呢,下面小编来详细的说一说。

  外发pcb打样的说明事项有哪些

  1、材料:第一个要说明PCB的制作材料是需要什么样的,目前最普遍的是用FR4,主要材料是环氧树脂剥离纤维布板。

  2、板层:要说明你制作PCB的层数。

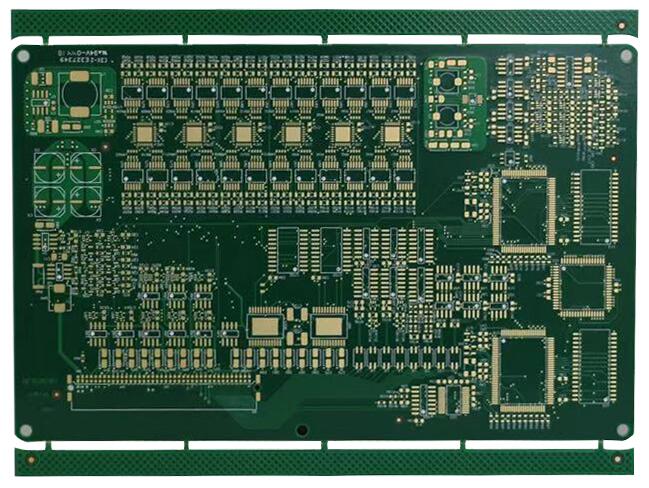

外发pcb打样的说明事项有哪些

  3、是单片出货,还是需要拼板出货,如果要拼板出货,要几拼几,是否需要加工艺边,都需要详细说明,最好是有拼板示意图。

  4、板厚:板子的厚度,目前玻纤板用得比较多的是0.6mm、0.8mm、1.0mm、1.2mm、2.0mm、3.2mm等等。

  5、线和孔:最小线宽线距,和最小孔径。

  6、阻焊颜色:颜色有好几种可根据公司要求来进行选择,一般的是绿色

  7、丝印颜色:PCB上的丝印的字体和边框的颜色,一般选择为白色。

  8、铜厚:一般根据PCB电路的电流来进行科学计算铜的厚度,一般越厚越好,但成本会更高,所以需要合理平衡。

  9、过孔:是否覆盖阻焊:过阻焊就是将过孔绝缘起来,否则就是让过孔不绝缘。

  10、表面涂层:有喷锡、沉金、镀金、OSP、沉锡、沉银等。

  11、数量:制作PCB的数量要说明清楚。

  12、测试:是否需要测试,有些工厂是要单独说明,有些工厂是默认的。

  13、有无特殊要求,比如半孔,包边,阻抗等等。

  以上就是小编根据本公司的情况,整理的关于外发pcb打样的说明事项有哪些,希望能对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信、电话,我们会有专业的人员为您服务。

免责声明:部分文章信息来源于网络以及网友投稿,本网站只负责对文章进行整理、排版、编辑,是出于传递 更多信息之目的,并不意味着赞同其观点或证实其内容的真实性,如本站文章和转稿涉及版权等问题,请作者在及时联系本站,我们会尽快和您对接处理。

标题:外发pcb打样的说明事项有哪些 地址:http://www.pcbems.com/news/601.html
本站所有内容、图片未经过私人授权,禁止进行任何形式的采集、镜像、复制,否则后果自负!
pcb打样常见问答

问:我两块板子,之间放很多过孔,算拼板吗

答:算拼版

问:请问顺风快递到付一般多少钱?

答:不同地区不同价格,可以到顺丰官网上查到相应运费,广东省外首重22-24元不等

问:拼板加工,板与板之间有便于掰开的分割槽吗?

答:用禁止布线层或机械层分开

问:如不要求环保,有铅喷锡,PCB质量一样吗

答:有铅锡焊点更容易上锡,其它无影响

问:我的PCB上有8mil的过孔,加工费是一样的吗?

答:你好,8mil过孔需要另外加费用

问:4层和6层板可否做盲孔或埋孔?

答:您好!可以做,谢谢!

问:請問可以出貨到台灣嗎?款項由順豐代收!謝謝

答:可以出货到台湾,支持在线支付,不支持货到付款

问:园型板怎样计算价格?

答:圆板长宽按直接计算

问:你好!请问PROTEUS的PCB文件能加工吗?

答:需要转成GERBER资料,记得是274X格式

问:你好.我的protel99加不了汉字怎样解决.谢谢

答:可以用放置图片的形式或者换更高的版本,如altium designer
