pcb打样选择哪种表面处理方式比较好?有哪些优缺点?

  • 发表时间:2019-09-03 19:10:10
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  目前国内板厂的PCB便面处理工艺有:喷锡(HASL,hot air solder leveling 热风平整)、沉锡、沉银、OSP(防氧化)、化学沉金(ENIG)、电镀金等等,当然,特殊应用场合还会有一些特殊的PCB表面处理工艺,下面小编来详细的说一说。

  表面处理方式知识

  因为铜在空气中很容易氧化,铜的氧化层对焊接有很大的影响,很容易形成假焊、虚焊,严重时会造成焊盘与元器件无法焊接,正因如此,PCB在生产制造时,会有一道工序,在焊盘表面涂(镀)覆上一层物质,保护焊盘不被氧化。

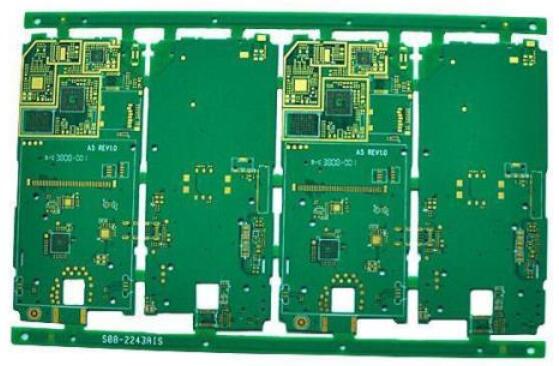

pcb打样选择哪种表面处理方式好

  对比不同的PCB表面处理工艺,他们的成本不同,当然所用的场合也不同,只选对的不选贵的,目前还没有最完美的PCB表面处理工艺,所以才会有这么多的工艺来让我们选择,当然每一种工艺都各有千秋,存在的既是合理的,关键是我们要认识他们用好他们。不存在哪种工艺一定好和不好,看产品,比如有按键,邦定之类的,要选择沉金或者电金,喷锡就达不到要求。

  不同的表面处理有哪些优缺点

  裸铜板

  优点:成本低、表面平整,焊接性良好(在没有被氧化的情況下)。

  缺点:容易受到酸及湿度影响,不能久放,拆封后需在2小时内用完,因为铜暴露在空气中容易氧化;无法使用于双面板,因为经过第一次回流焊后第二面就已经氧化了。如果有测试点,必须加印锡膏以防止氧化,否则后续将无法与探针接触良好。

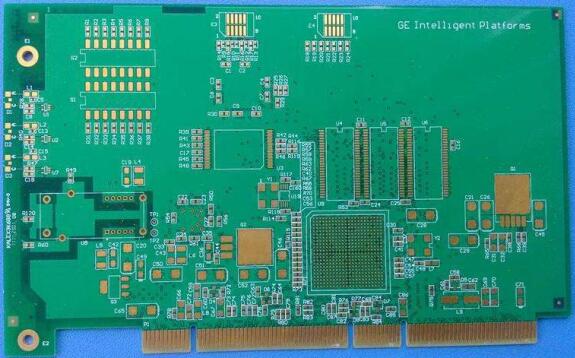

pcb打样表面处理有哪些优缺点

  喷锡板(HASL,Hot Air Solder Levelling,热风平整)

  喷锡板

  优点:价格较低,焊接性能佳。

  缺点:不适合用来焊接细间隙的引脚以及过小的元器件,因为喷锡板的表面平整度较差。在PCB加工中容易产生锡珠(solder bead),对细间隙引脚(fine pitch)元器件较易造成短路。

  使用于双面SMT工艺时,因为第二面已经过了一次高温回流焊,极容易发生喷锡重新熔融而产生锡珠或类似水珠受重力影响成滴落的球状锡点,造成表面更不平整进而影响焊接问题。

  喷锡工艺曾经在PCB表面处理工艺中处于主导地位。二十世纪八十年代,超过四分之三的PCB使用喷锡工艺,但过去十年以来业界一直都在减少喷锡工艺的使用,估计目前约有25%-40%的PCB使用喷锡工艺。

  喷锡工艺制程比较脏、难闻、危险,因而从未是令人喜爱的工艺,但喷锡工艺对于尺寸较大的元件和间距较大的导线而言,却是极好的工艺。在密度较高的PCB中,喷锡工艺的平坦性将影响后续的组装;故HDI板一般不采用喷锡工艺。随着技术的进步,业界现在已经出现了适于组装间距更小的QFP和BGA的喷锡工艺,但实际应用较少。

  目前一些工厂采用OSP工艺和浸金工艺来代替喷锡工艺;技术上的发展也使得一些工厂采用沉锡、沉银工艺。加上近年来无铅化的趋势,喷锡工艺使用受到进一步的限制。虽然目前已经出现所谓的无铅喷锡,但这可将涉及到设备的兼容性问题。

  OSP(Organic Soldering Preservative,防氧化)

  双面OSP板

  优点:具有裸铜板焊接的所有优点,过期(三个月)的板子也可以重新做表面处理,但通常以一次为限。

  缺点:容易受到酸及湿度影响。使用于二次回流焊时,需在一定时间内完成,通常第二次回流焊的效果会比较差。存放时间如果超过三个月就必须重新表面处理。打开包装后需在24小时内用完。

  OSP为绝缘层,所以测试点必须加印锡膏以去除原来的OSP层才能接触针点作电性测试。

  估计目前约有25%-30%的PCB使用OSP工艺,该比例一直在上升(很可能OSP工艺现在已超过喷锡而居于第一位)。OSP工艺可以用在低技术含量的PCB,也可以用在高技术含量的PCB上,如单面电视机用PCB、高密度芯片封装用板。对于BGA方面,OSP应用也较多。

  PCB如果没有表面连接功能性要求或者储存期的限定,OSP工艺将是最理想的表面处理工艺。

  沉金(ENIG,Electroless Nickel Immersion Gold)

  PCB沉金板

  优点:不易氧化,可长时间存放,表面平整,适合用于焊接细间隙引脚以及焊点较小的元器件。有按键PCB板的首选(如手机板)。可以重复多次过回流焊也不太会降低其可焊性。可以用来作为COB(Chip On Board)打线的基材。

  缺点:成本较高,焊接强度较差,因为使用无电镀镍制程,容易有黑盘的问题产生。镍层会随着时间氧化,长期的可靠性是个问题。

  以上就是小编介绍的关于pcb打样选择哪种表面处理方式比较好和表面处理有哪些优缺点,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
