石家庄pcb打样生产:线路板金手指详细介绍

  • 发表时间:2019-05-07 15:03:27
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  金手指:(Gold Finger或称 Edge Connector)将PCB板一端插入连接器卡槽,用连接器的插接脚作为pcb板对外连接的出口,使焊盘或者铜皮与对应位置的插接脚接触来达到导通的目的,并在pcb板此焊盘或者铜皮上镀上镍金,因为成手指形状所以称为金手指。

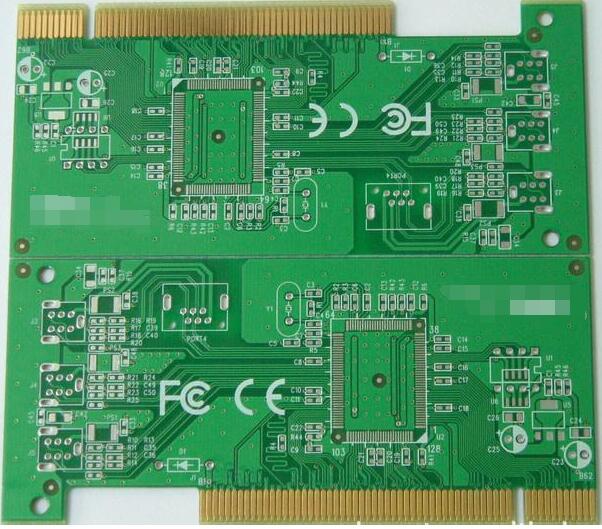

金手指板

  之所以选择金是因为它优越的导电及抗氧化性、耐磨性。但因为金的成本极高所以只应用于金手指等局部镀金。下面小编来详细的说一说。

  一、什么是金手指

  1、金手指的解释:用于插入卡槽,与卡槽内金属弹簧片接触导通的类似手指排列的焊盘,因这类设计对焊盘表面耐磨性和导电性有较高要求,故会在焊盘表面镀上一层镍和一层金,所以通称为金手指。

  2、金手指的作用:通过金手指和卡槽内弹簧片接触导通,使外接的PCB和主板之间实现互联互通,同时因用户对性能需求的差异又方便拆卸更换。最常见金手指设计出现在电脑里面的显卡和内存条上。

  二、 金手指的特点

  1、为什么要做金手指

  一块独特作用的PCBA需要跟主板互联但是又需要方便更换,设计金手指和插槽连接,类似于电源插头和插座的关系

  因为金的导电性好、惰性又比较强,保证导电效果的同时又不会氧化,同时因为金耐磨频繁插拔之后同样能保证足够好的导电性。

  2、金手指的加工方式

  标准的镀硬金手指,是采用电镀方式,需要所有手指在电镀时导电,因此金手指下方都会添加导 线,先在铜表面上镀一层介质镍,再在镍层上面按要求厚度镀上金。

  手指镀金之前,把其它所有不镀金的焊盘用胶带覆盖,镀完金之后撕掉胶带,再用胶带覆盖金手指,其它焊盘按要求做喷锡、OSP、化金等处理,焊盘处理完成后撕掉金手指上胶带。

  成型时金手指磨斜边,方便插入卡槽。

  3、根据使用场景不同,如何选择金手指的技术要求

  通常意义上讲的金手指是指这些手指部分镀5-30u”的硬金,硬金耐磨效果更好,并且能保证插拔20000次不影响质量,必须要金厚5U”以上。但是硬金加工工艺相对复杂,金厚要求高消耗更多金盐,直接造成成本过高。实际情况下,很多PCB不需要频繁插拔,没必要做较厚的金,甚至可以不做硬金,直接做化金替换(化金属于软金,金厚一般1-3U”),能有效降低PCB的采购价格。

  三、金手指设计注意事项

  1、首先确保金手指的长度、宽度、位置和卡槽完全对应,确保正确互联

  2、部分PCB需要个别手指较短设计的,如果不能直接在手指下方加导线,需要考虑镀金时如何导电

  3、PCB板上设计的防呆KEY SLOT,宽度、高度、位置和卡槽内凸起完全匹配

  4、金手指的斜边角度和深度要求,与手指长度是一致的,不要造成斜边后手指偏短或斜边后残厚偏薄板子无法使用。

  以上就是石家庄pcb打样生产:http://www.pcbems.com/news/455.html整理的关于线路板金手指详细介绍,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
