双面pcb打样厂家介绍关于PCB板拼板有哪些缺点与限制

  • 发表时间:2021-12-25 09:39:46
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有449个文字,预计阅读时间2分钟

  一般的PCB板生产都会进行所谓的拼板(Panelization)作业,目的是为了增加SMT产线的生产效率,PCB板拼板的优势明显,但也有不足之处,那PCB板拼板有哪些缺点与限制,下面小编来详细的说一说。

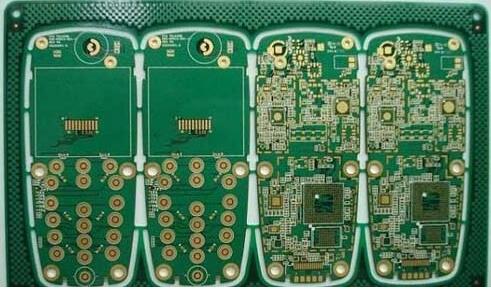

  双面pcb打样厂家介绍关于PCB板拼板的知识

  1、增加工时

  PCB拼板虽然有诸多优点,但等到所有的PCBA组装作业完成,还是得再把它裁切(de-panel)成单板,多了一道制程,也就多了工时,也增加运送撞件的风险。
双面pcb打样厂家介绍关于PCB板拼板的知识

  2、影响锡膏印刷

  有些板子上面如果有细间脚与0201等过小零件,拼板的数目不可以太多,因为单板与单板之间是有公差的,如果拼板太多,可能会造成公差大到无法满足锡膏印刷的精准度要求,最后锡膏印偏,焊锡出问题。

  3、变形问题

  有些太薄的PCB也不建议拼板数目过多,因为PCB越薄变形量就越大,拼板数太多变宽,贴片打件与过回焊炉都是一种考验。当然这方面可以用过炉载具或全程载具来克服,只是得考虑载具的费用与增加的人工成本。

  以上就是双面pcb打样厂家介绍关于PCB板拼板有哪些缺点与限制,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
