pcb厂介绍线宽线距是什么?设计时如何选择线宽线距的参数

　　PCB设计线宽、线距设置应考虑所选PCB厂的生产工艺能力，如果设计时设置线宽、线距超过合作的PCB厂的制程能力，轻则添加了不必要的生产成本，重则导致设计无法生产，下面小编来详细的说一说。

　　pcb厂介绍线宽线距知识

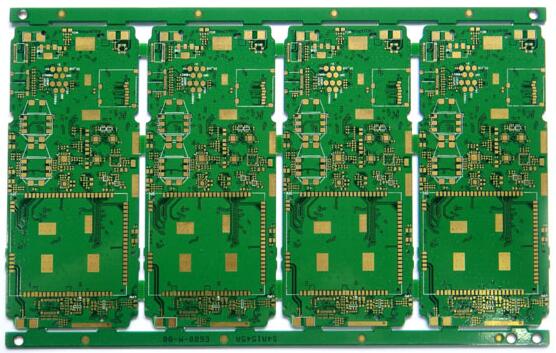

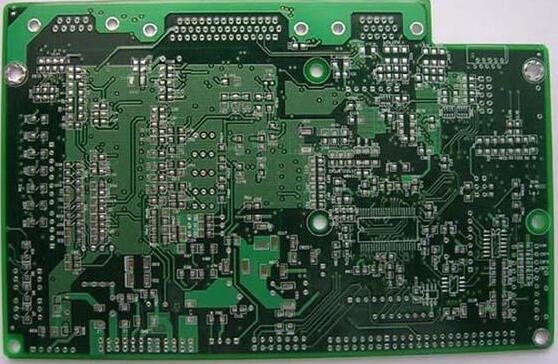

　　PCB板是印制电路板，原始的PCB板是一块基板，一整面都铺满了金属铜。PCB布线就是在这块铜面上，画上要保留金属铜的线，剩下的全都腐蚀掉。 线宽不能太细，太细的话，腐蚀的时候可能会出现断线。 线距也不能太小，两个线太近，腐蚀的时候有可能腐蚀不干净，直接短路了。

　　pcb厂介绍如何选择线宽线距的参数知识

　　一般正常情况下线宽线距控制到6/6mil，过孔选择12mil(0.3mm)，基本80%以上PCB厂都能生产，生产的成本最低。线宽线距最小控制到4/4mil，过孔选择8mil(0.2mm)，基本70%以上PCB生产厂商都能生产，但是价格比第一种情况稍贵，不会贵太多。

　　线宽、线距最小控制到3.5/3.5mil，过孔选择8mil(0.2mm)，这时候有部分PCB厂生产不了，价格会更贵一点。线宽线距最小控制到2/2mil，过孔选择4mil(0.1mm，此时一般是HDI盲埋孔设计，需要打激光过孔)，这时候大部分PCB厂生产不了，价格是最贵的。这里的线宽线距设置规则的时候指线到孔、线到线、线到焊盘、线到过孔、孔到盘等元素之间的大小。

　　此外，还需要根据PCB设计的密度来进行设置，密度较小，板子较松，可设置线宽线距大一点，反之，亦然。常规可按以下阶梯设置：

　　1、8/8mil，过孔选择12mil(0.3mm)。

　　2、6/6mil，过孔选择12mil(0.3mm)。

　　3、4/4mil，过孔选择8mil(0.2mm)。

　　4、3.5/3.5mil，过孔选择8mil(0.2mm)。

　　5、3.5/3.5mil，过孔选择4mil(0.1mm，激光打孔)。

　　6、2/2mil，过孔选择4mil(0.1mm，激光打孔)。

　　以上就是pcb厂介绍线宽线距是什么和设计时如何选择线宽线距的参数，希望对大家有所帮助，如还有不清楚的地方，请联系右侧的QQ、微信或者电话，我们会有专业的人员为您解答。
