PCB沉金板金面粗糙的原因分析

  • 发表时间:2020-07-04 09:52:53
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  电镀产生的铜面粗糙,只能在电镀通过调整光剂或电流密度来改善,至于沉金线,水平微蚀也不能明显改变其粗糙程度;对于铜面不洁则考虑用磨板或水平微蚀的方式加以改善,可以做到解决铜面不洁造成的金面粗糙。镍缸药水失衡也会导致沉积松散或粗糙,影响沉积粗糙的主要原因是加速剂太高或稳定剂太少,至于改善对策,则可在实验烧杯加入稳定剂,按1m/L,2m/L,3m/L做对比实验。这时就会发现镍面逐渐变得光亮,找出适当的比例将稳定剂加入镍缸即可试板和重新生产。

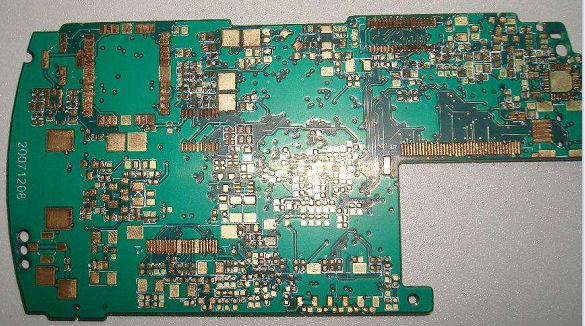

PCB沉金板金面粗糙的原因分析

  PCB沉金板金面粗糙的原因:

  由于镍面粗糙,导致化金后目视观察则表现为金面粗糙。这种失效模式对产品可靠性存在较大的风险,在客户端进行焊接时可能会出现上锡不良的潜在失效风险。可能的潜在失效原因:

  1、药水性能因素,特别是在新配槽时极易出现。这种失效只能找药水厂家配合改善,主要可从配槽时的M剂比例、D剂添加量、起镀活性等几方面进行调整改善。

  2、镍槽沉积速率太快,通过调整镍槽药水组份,将其沉积速率调整至药水商的要求规格中值。

  3、镍槽药水老化或有机污染严重,按药水商要求进行定期换槽。

  4、镍槽析镍上镀严重,及时安排硝槽和新配槽。

  5、保护电流太高,检查防析出装置工作是否正常和检查镀件是否接触槽壁,如有及时纠正。

  以上就是小编整理的关于“PCB沉金板金面粗糙的原因分析”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
