pcb厂家介绍电路板上的字母都代表什么意思

  • 发表时间:2019-07-01 19:25:53
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  PCB板上面都有不同的丝印字符,主要是印制一些电路板的产品材料、产品生产信息、产品工艺等相关的信息,此外,字符的存在还为了规范PCB设计,方便SMT贴片焊接以及贴装识别器件。那么上面的字母都代有什么意思呢,下面小编来介绍一下。

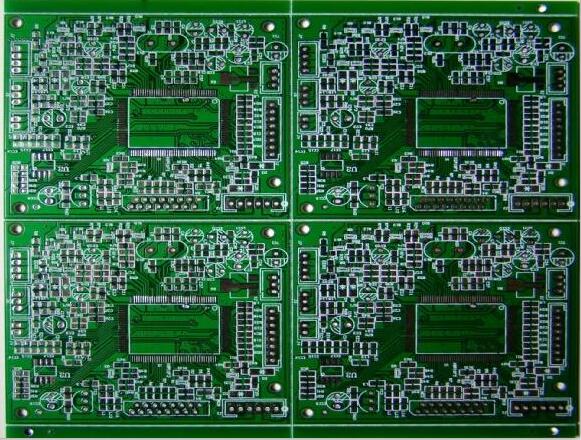

  pcb厂家介绍电路板上的字母都代表什么意思

  Rx—电阻,在电路图里有很多电阻,按序号排,R1,R2...

  Cx—无极性电容,电源输入端抗干扰电容
pcb厂家介绍电路板上的字母都代表什么意思

  IC—集成电路模块

  Ux—IC(集成电路元件)

  Tx—测试点(工厂测试用)

  Spk1—Speaker(蜂鸣器,喇叭)

  Qx—三极管

  CEx—电解电容

  CNx—排容

  RNx—排阻

  CONx—连接器

  Dx-Diode—二极管

  Lx—电感/磁珠

  LEDx—发光二极管

  Xx—晶振

  RTH—热敏电阻

  CY(Y电容:高压陶瓷电容,安规)

  CX(X电容:高压薄膜电容,安规)

  W—稳压管

  K—开关类

  Y——晶振

  117—主板上的电阻,序号为17。

  T101—主板上的变压器。

  SW102—开关

  LED101—发光二极管

  LAMP—(指示)灯

  Q104(E,B,C)—晶体三极管

  E—发射极

  B—基极

  C—集电极

  以上就是pcb厂家介绍电路板上的字母都代表什么意思,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
