南京pcb厂:阻焊油墨入孔的原因及解决方案

  • 发表时间:2019-07-03 20:09:14
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  阻焊层就是soldermask,是指印刷电路板子上要上绿油的部分。目前PCB专用油墨主要可以细分为阻焊油墨、线路油墨和标记油墨等品种。我们生产做阻焊时,会遇到一些阻焊油墨入孔的现象,是什么原因造成的呢,下面南京pcb厂小编来详细的说一说。

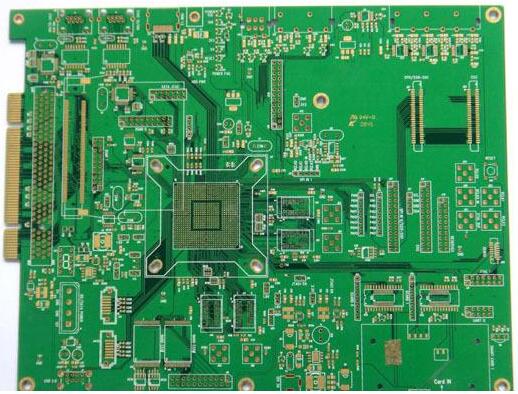

南京pcb厂

  阻焊油墨入孔的原因

  1、线路板阻焊开窗太小,孔内油墨在曝光时发生光聚合反应,显影时没办法冲掉。(开窗时要注意参数的调整)

  2、孔内的阻焊油墨没有完全烤干,油墨在湿的时候是很难被冲掉的。(调整预烤参数,若是隧道炉的话,要考虑温度是否有阶段性上升)

  3、显影喷嘴有堵塞现象,造成显影压力的不足。(检修显影机,顺便检测显影药水的强弱程度)

  4、菲林的遮光出现不良,孔内受到部分光线的照射。(严格要求菲林对位时的精确程度,防止对偏,必要时要求员工自检)

  5、油墨本身问题,冲孔能力太差。

  阻焊油墨入孔解决方案

  1、在丝印过程中,将不需塞孔的孔位用丝网档点挡住油墨印压入孔。但是,对于排板过大的PCB板采用此方法时,对印刷及对位的要求精度较高。

  2、采用静电及喷枪均匀喷洒在板面上,从而解决油墨入孔的问题。但是,此方法对设备的成本投资较大,不适合小批量生产。

  3、采用带吸风装置且风力大小可调的丝印机对PCB板进行吸风操作,其具体操作为:第一面印刷完毕后开启吸风装置将孔内的油墨吸出,再印刷第二面,第二面无需吸风,从而解决油墨入孔的问题。

  但是,此方法对吸风强度需要严格控制,若在吸风过程中出现吸风强力过大或过小,则会使PCB板上的铜箔脱落或油墨吸出不干净,从而影响PCB板的质量。

  以上就是南京pcb厂:http://www.pcbems.com/news/554.html 小编整理的关于阻焊油墨入孔的原因及解决方案,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
