单面PCB板生产工艺流程介绍

  • 发表时间:2021-12-25 09:04:23
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有398个文字,预计阅读时间1分钟

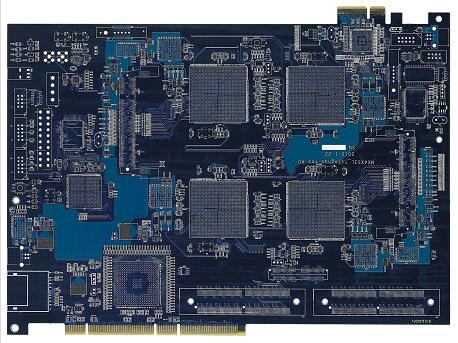

  单面PCB板指的是在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上,导线只出现在其中一面的意思。因为单面电路板在设计线路上有许多严格的限制(因为只有一面,布线间不能交而必须绕独自的路径。)

  单面PCB板生产流程:

  单面板:单面覆铜板→下料→(刷洗、干燥)→钻孔或冲孔→网印线路抗蚀刻图形或使用干膜→固化检查修板→蚀刻铜→去抗蚀印 料、干燥→刷洗、干燥→网印阻焊图形(常用绿油)、UV固化→网印字符标记图形、UV固化→预热、冲孔及外形→电气开、短路测试→刷洗、干燥→预涂助焊防 氧化剂(干燥)或喷锡热风整平→检验包装→成品出厂。

  单面PCB板基板材质以纸酚铜张积层板、纸环氧树酯铜张积层板为主。单面线路板大部分使用于收音机、暖气机、冷藏库、洗衣机等家电产品,以及印表机、自动贩卖机、电路机、电子元件等商业用机器,单面印刷电路板优点是价格低廉。

  以上就是小编整理的关于“单面PCB板生产工艺流程介绍”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
