PCB金手指为什么要开窗

  • 发表时间:2020-06-29 09:39:12
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有650个文字,预计阅读时间2分钟

  金手指的作用:通过金手指和卡槽内弹簧片接触导通,使外接的PCB和主板之间实现互联互通,同时因用户对性能需求的差异又方便拆卸更换。最常见金手指设计出现在电脑里面的显卡和内存条上。

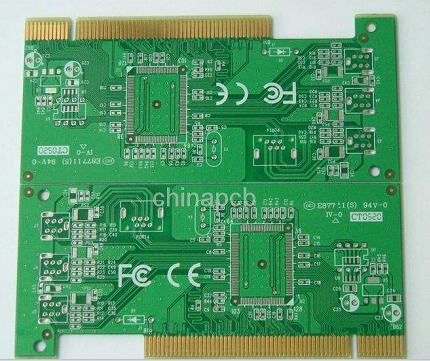

PCB金手指为什么要开窗

  一般来说,PCB上的导线都是通过盖油来防止短路,开窗就是去掉导线上的油漆层让导线裸露方便上锡,即没有用防焊油墨隔开达到“露铜”的目的。

  PCB金手指开窗的作用:

  其中最常见的PCB开窗见于金手指,金手指是PCB与其它设备如主板、机箱等相连接的电连接插脚,用于产品上“插拔”使用,因在其铜箔镀镍层上再镀上了薄薄的一层金,英文“bonding finger”,故称之为“金手指”。我们熟悉的电脑内存条就有金手指结构,拆过电脑的人都知道内存条有一边金手指,上面的金手指就是开窗,即插即用。

  一般PCB制程上,金手指都以“开窗”制作,即其pad之间不上防焊(绿漆),以避免长期插拔而导致的防焊脱落,从而会影响产品本身的品质。此外,开窗还有一个常见的功能,在后期烫锡时可以增加铜箔厚度,以方便过大电流,这在电源板和电机控制板中较为常见。

  那如何实现PCB开窗呢?以Altium Designer 10为例,如果要在Top Layer层开窗,只需在Top Solder层上放置和导线相同的Line就可以了,同理,想要在Bottom Layer层开窗,只需在Bottom Layer放置Line就可以了。

  但也有例外,如果是一般的SMD(SMT元器件中的一种),就要避免这个问题,PCB Layout设计时,应加大PAD间距或缩小PAD尺寸,但由于PCB介质层本身具有不亲锡属性,原本就有阻隔桥接的能力,所以原则上是不会造成短路问题的。

  以上就是小编整理的关于“PCB金手指为什么要开窗”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
