pcb半孔板是什么意思?pcb半孔板工艺是如何加工的?

  • 发表时间:2019-09-09 08:33:12
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着终端应用市场需求的增长,全球PCB行业在不断发展,其中PCB半孔加工工艺是其中的重点发展方向之一。PCB板半孔,在PCB行业中也叫邮票孔,是可以直接将孔边与主边进行焊接的,可以节省连接器和空间,在信号电路里的应用十分广泛。

  pcb半孔板介绍

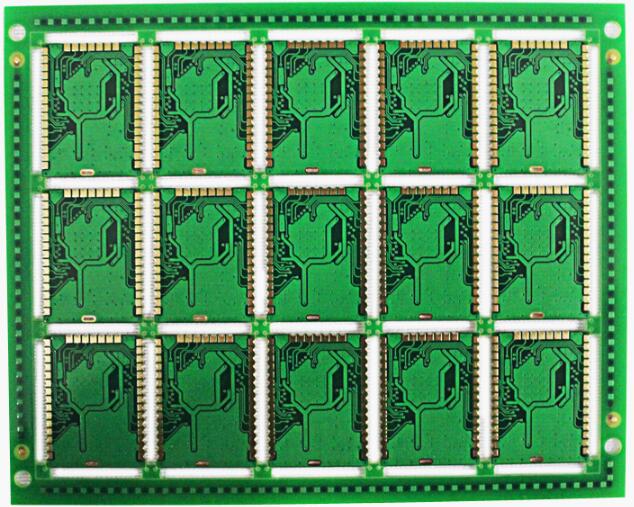

  所谓金属化半孔是指一钻孔(钻、锣槽)经孔化后,再二钻、外形工艺、最终保留金属化孔(槽)一半。模块类PCB基本上都设计有半孔,主要是方便焊接,模块面积小,功能需求多。通常的半孔是在PCB单只最边沿设计孔,在锣外形锣去一半,只留下半边孔在PCB上,俗称为半孔。
pcb厂家介绍半孔板是什么意思

  pcb半孔板加工介绍

  PCB半孔板的制作过程中,锣板工艺为其中的关键,而锣板过程中时常出现的铜丝披锋和铜皮翘起现象,给半孔板的制作造成了极大的困难。

  同时整个PCB半孔板的制作过程中会有两次锣板,分别为粗锣和细锣,两次锣板是为了保护半孔板内的铜丝并保证其质量,但制造工序相对繁多,极大地影响了PCB半孔板的生产效率。
pcb厂家介绍半孔板工艺加工知识

  一、所谓金属化半孔是指一钻孔(钻、锣槽)经孔化后,再二钻、外形工艺、最终保留金属化孔(槽)一半。为控制生产金属半孔板时,因工艺问题金属化半孔与非金属化孔交叉位孔壁铜皮,通常会采取一些措施。

  在目前电路板打样板厂很饱和的状态下,愿意和能够生产半孔板的板厂也不多。金属化半孔PCB相对PCB在各行业的应用少、金属化半孔容易在铣边时容易将孔内沉铜拉出,因此报废率非常高。

  二、对于披锋内翻,预防产品因质量而须在后工序作出修正处理,对此类型板的制作工艺流程按一下流程进行处理:一钻孔(钻、锣槽)-板面电镀-外光成像-图形电镀-烘干-半孔处理-退膜、蚀刻、退锡-其他流程-外形

  三、具体金属化半孔按一下方式处理:所有金属化半孔PCB孔位以钻孔的方式在图镀后,蚀刻前将半孔两端交叉点各钻一个孔,

  1、工程部按工艺流程制定MI流程

  2、金属半孔为一钻时钻出(或锣出)、图镀后、蚀刻前的二钻半孔,必须考虑外形锣槽时会不会露铜,将钻半孔向单元内移动

  3、右边孔(钻半孔)

  (1)先钻完,在把板翻转(或镜向):钻左边孔

  (2)其目的是为了减少钻刀对半孔内孔铜的拉扯,造成孔铜缺失。

  4、依据外形线的间距取决钻半孔的钻咀大小。

  5、绘制阻焊菲林,锣空位作档点开窗加大到4mil处理。

  以上就是小编介绍的关于pcb半孔板是什么意思和pcb半孔板工艺是如何加工的,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
