PCB钻孔生产过程中会遇到的问题汇总

  • 发表时间:2019-06-24 15:11:43
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  钻孔是PCB工艺中一道重要的工序,看起来很简单,但实际上却是一道非常关键的工序。在制造业中,不良品的产生离不开人、机、物、法、环五大因素。同样,钻孔工艺中也是如此,下面小编来介绍一下。

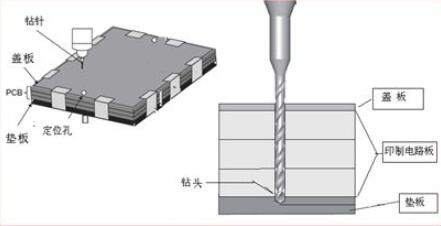

  在PCB钻孔时,基板上面还有一张板,那张板就可以叫做盖板,主要作用就是保护PCB板面,防止产生压痕,还可以减少毛刺,防止钻头在铜面上打滑,提高孔位精度,不同的PCB钻孔孔径大小需要选用不同厚度的盖板和垫板,而打磨是为后面的贴膜工序服务的,不放盖板钻孔会打滑、且较易断针,那张板一般是铝制的,可以起到散热和导向的作用。
pcb打样厂家介绍钻孔生产

  pcb打样厂家介绍钻孔生产过程中会遇到的问题

  1、漏钻

  这个要考验操作员的细心程度,机器设置也不能乱改(断刀急停止一定要开启)。

  2、披锋

  这是最常见的问题,又被称为毛刺,这个相对而言还是比较好处理的,用打磨机加上砂纸打磨就行了,合模压力不够是其产生的主要原因。

  3、孔偏

  在打销钉的时候一定要对齐,铝片贴好,熟悉机器性能选机器最好的位置打定位孔。打定位孔的销钉大小一定不能用错。内层偏移的话还有可能是压合。压合打靶的时候有可能把定位孔打偏。

  4、孔粗

  研磨的次数最好控制好(该报废的就报废)钻机转度最好走下限,还有即使根据叠板的块数进行设置。

  5、塞孔

  比如一些0.2以下的孔钻好之后可以用气枪吹孔,也可以用洗板机洗板防止电镀后孔无铜。

  以上就是小编介绍的关于PCB钻孔生产过程中会遇到的问题汇总,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您服务。
