什么是hdi pcb?hdi pcb一阶和二阶如何区分?

  • 发表时间:2019-09-07 19:11:59
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有456个文字,预计阅读时间2分钟

  随着全球电子产品向高、精、尖方向发展,HDI板的应用也越来越广,有些朋友不知道什么是HDI板,如何区分一阶和二阶,下面小编来详细的说一说。

  什么是hdi pcb

  HDI:high Density interconnection的简称,高密度互连,非机械钻孔,微盲孔孔环在6mil以下,内外层层间布线线宽/线隙在4mil以下,焊盘直径不大于0.35mm的增层法多层板制作方式称之为HDI板。

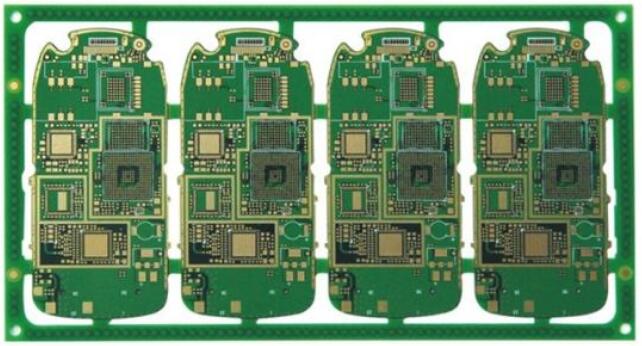

hdi pcb打样厂介绍什么是hdi pcb

  盲孔:Blind via的简称,实现内层与外层之间的连接导通

  埋孔:Buried via的简称,实现内层与内层之间的连接导通盲进孔大都是直径为0.05mm~0.15mm的小孔,埋盲孔成孔方式有激光成孔,等离子蚀孔和光致成孔,通常采用激光成孔,而激光成孔又分为CO2和YAG紫外激光机(UV)。

  hdi pcb一阶和二阶区分法

  1、压合一次后钻孔==》外面再压一次铜箔==》再镭射--------》一阶

  2、压合一次后钻孔==》外面再压一次铜箔==》再镭射,钻孔==》外层再压一次铜箔==》再镭射-------》二阶。主要就是看你镭射的次数是几次,就是几阶了。

  以上就是小编整理的关于什么是hdi pcb和hdi pcb一阶和二阶如何区分,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
