目前很多pcb卡板上有很多金手指,有没金手指耐用,有些金手指不耐用,是什么原因呢,那是因为有些是做的沉金,有些是做的镀金(硬金),导致了不同的效果,那么两种工艺的区别在哪里呢,下面小编来介绍一下。

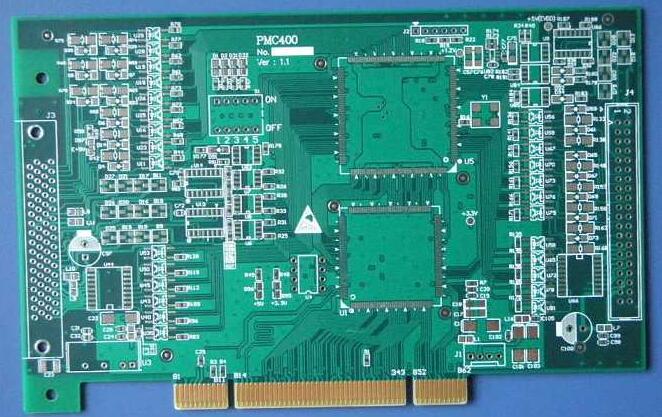

PCB金手指板介绍
金手指的解释:用于插入卡槽,与卡槽内金属弹簧片接触导通的类似手指排列的焊盘,因这类设计对焊盘表面耐磨性和导电性有较高要求,故会在焊盘表面镀上一层镍和一层金,所以通称为金手指。
金手指的作用:
通过金手指和卡槽内弹簧片接触导通,使外接的PCB和主板之间实现互联互通,同时因用户对性能需求的差异又方便拆卸更换。最常见金手指设计出现在电脑里面的显卡和内存条上。
金手指采用镀金实际上指的是厚金,硬金,又叫插头镀金,并不是指的整板镀金,软板。这种金特点的是比较硬,可以镀很厚,耐插拔,很多时候我们听到的金手指卡板,就是指的这类型的板子。
硬金耐磨效果更好,并且能保证插拔20000次不影响质量,必须要金厚5U”以上。但是硬金加工工艺相对复杂,金厚要求高消耗更多金盐,直接造成成本过高。
以上就是小编整理的关于什么是PCB金手指板和金手指板的作用,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
