西乡pcb快速打样：埋盲孔PCB钻孔制作注意事项

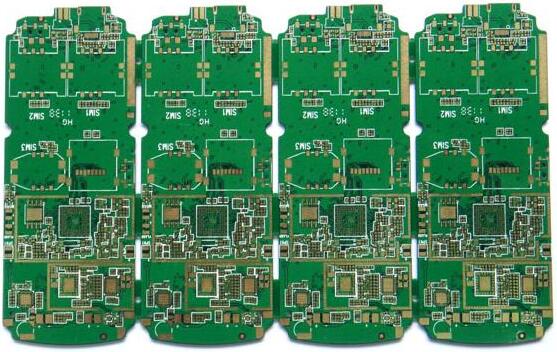

　　盲埋孔线路板，也称为HDI板,常多用于手机,GPS导航等等高端产品的应用上.常规的多层电路板的结构，是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来使得各层线路之内部之间实现连结功能。下面西乡线路板快速打样小编来详细的说一说。

　　埋盲孔PCB钻孔制作注意事项

　　1、 一阶HDI板，使用RCC65T(介质厚度0.055MM、不含铜厚)压合，激光孔最小0.10mm，工程制作时选用孔径的优先级为：0.15-0.13-0.10mm;使用RCC100T(介质厚度0.095MM、不含铜厚)，工程制作时选用孔径的优先级为：0.15-0.13mm。

　　2、 盲孔与通孔、盲孔与相邻的埋孔位置不能重合或相连，对同一网络要保证6mil，不同网络保证10mil以上。

　　3、 孔到导体距离随着层压次数增加而增加，二次层压通孔到内层导体距离极限为9mil，三次则为10mil。

　　4、 二阶HDI板，两次RCC必须使用65T规格，工程制作时选用孔径的优先级为：0.15-0.13mm。且外层需走负片工艺，注意外层走负片必须要满足《MI规范》负片条件，如全板镀金则不能采取负片制作。

　　5、针对开料后就钻盲孔的情况，钻带需要拉伸处理(板边3.20MM定位孔不允许拉伸)。

　　6、针对类似于下面盲孔结构，由于L3-6是层压后钻孔、而DRL1-2是直接开料钻孔，此时DRL1-2不能按上面第5点拉伸处理。为了使用L1-2与L3-6在第二次层压对位，DRL1-2需要采用DRL3-6相同的涨缩系数制作。

　　工程正确做法如下：

　　a、1：1形式输出DRL1-2;

　　b、在ERP的DRL1-2钻孔处备注“采用DRL3-6相同的涨缩系数制作”。

　　以上就是西乡pcb快速打样：http://www.pcbems.com/news/526.html 小编整理的关于埋盲孔PCB钻孔制作注意事项，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
