东莞pcb快速打样：HDI板怎么定义几阶

　　随着人们对电子产品的轻、薄、短、小型化、多功能化方向发展，印制线路板向着高精密度、薄型化、多层化、小孔化方向发展，集成度也越来越高，HDI板也越来越多，那么HDI板怎么定义几阶呢，下面东莞线路板快速打样小编来详细的说一说。

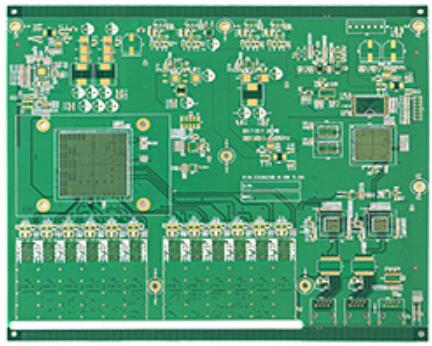

　　HDI：high Density interconnection的简称，高密度互连，非机械钻孔，微盲孔孔环在6MIl以下，内外层层间布线线宽。线隙在4mil以下，焊盘直径不大于0.35mm的增层法多层板制作方式称之为HDI板。

　　盲孔：Blind via的简称，实现内层与外层之间的连接导通 。

　　埋孔：Buried via的简称，实现内层与内层之间的连接导通盲进孔大。

　　都是直径为0.05mm~0.15mm的小孔，埋盲孔成孔方式有激光成孔，等离子蚀孔和光致成孔，通常采用激光成孔，而激光成孔又分为CO2和YAG紫外激光机(UV)。

　　HDI板怎么定义几阶

　　6层板中一阶，二阶是针对需要激光钻孔的板子来说的，即指HDI板。

　　6层一阶HDI板指 盲孔：1-2，2-5，5-6. 即1-2，5-6需激光打孔。

　　6层二阶HDI板指 盲孔：1-2，2-3，3-4，4-5，5-6. 即需2次激光打孔。首先钻3-4的埋孔，接着压合2-5，然后第一次钻2-3，4-5的激光孔，接着第2次压合1-6，然后第二次钻1-2，5-6的激光孔。最后才钻通孔。由此可见二阶HDI板经过了两次压合，两次激光钻孔。

　　另外二阶HDI板还分为：错孔二阶HDI板和叠孔二阶HDI板，错孔二阶HDI板是指盲孔1-2和2-3是错开的，而叠孔二阶HDI板是指盲孔1-2和2-3叠在一起，例如：盲：1-3，3-4，4-6.依此类推三阶，四阶.都是一样的。

　　以上就是东莞pcb快速打样：http://www.pcbems.com/news/519.html 小编整理的关于HDI板怎么定义几阶，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
