pcb板过孔的三种处理方式和区别分析

　　过孔是印制电路板(PCB)设计的一部分，过孔的作用是将电气相连、固定和元件定位。一个过孔由三部分组成：孔、孔周围的焊盘区、POWER层隔离区。过孔的制作：在过孔的孔壁圆柱面上镀一层金属，用于联通中间各层的铜箔，过孔的上下两面做成焊盘状，直接线路相通(或也可不连)。

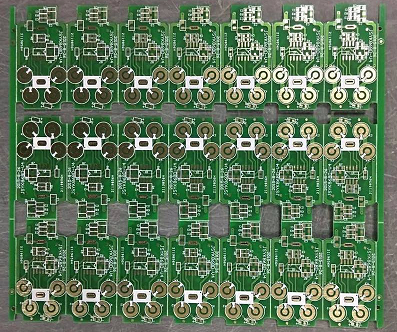

　　PCB板过孔的三种处理方式

　　一：过孔盖油

　　过孔盖油指的是via过孔的焊环上面不裸露，覆盖油墨，为避免板子使用时有短路等情况，一般会选择过孔盖油，这样既保证了电性能，也避免了使用过程中与其他部件短路的风险。

　　二：过孔开窗

　　过孔开窗指的是via过孔的焊环上面裸露，不盖油墨。这种处理方式类似于插件孔的处理方式，插件孔一般都是要开窗上锡的。过孔开窗一般是设计者有特殊需求的时候，就会进行这种处理。如果表面处理是喷锡的话，这样处理的过孔就可以像贴片焊盘一样，可以上锡焊接的。

　　三：过孔塞油

　　过孔塞油指的是指的把过孔全孔塞上油，堵往过孔，这样阻焊环上的油，就不会流入过孔，对孔内用油墨进行塞孔。过孔塞油好的标准是过孔不透光，从孔一面看过去，看不透到另外一面的。

　　PCB板过孔三种处理方式的区别：

　　1、过孔盖油和过孔塞油的区别：

　　过孔盖油指的过孔的焊环上面覆盖油墨，这里这样做的目的是使过孔的焊环边缘部分都有绿油覆盖了，而过孔塞油指的是过孔全孔塞上油墨，堵住过孔，这里指的是孔内都用油墨塞住了，不透光。

　　2、过孔盖油和过孔开窗的区别：

　　过孔盖油指的过孔的焊环上面覆盖油墨，这里做的目的是孔的焊环边缘部分都有绿油覆盖了，起到绿油绝缘作用。而过孔开窗与之相反，过孔的焊环上面裸露，不盖油墨。如果做表面处理喷锡的话，焊环这里就类似于贴片焊盘上锡，可以用来焊接作用。

　　3、过孔开窗和过孔塞油的区别：

　　一个是过孔焊环裸露，过孔透光出来了，一个是过孔全部覆盖油墨了，且孔内也被油墨塞住了，不透光。
