四层PCB板每层的作用分别是什么

  • 发表时间:2020-06-12 16:52:54
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  四层PCB跟单面、双面相比,是由哪些层数组成的呢,每一层代表什么、有什么用处呢?四层PCB主要由以下层面组成:Signal Layers(信号层)、InternalPlanes(内部电源)、Mechanical Layers(机械层)、Masks(阻焊层)、Silkscreen(丝印层)、及System(系统工作层)。

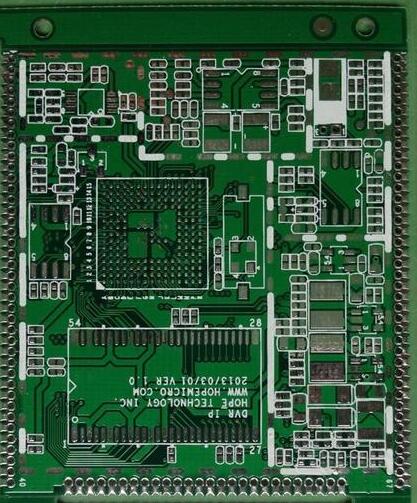

四层PCB板每层的作用分别是什么

  四层PCB板每层的作用介绍

  信号层分为顶层、中层、底层,主要是用来放置各种元器件,或者用于布线、焊接的。内部电源层也叫做内电层,专用于布置电源线和地线。机械层一般用于放置有关制板和装配方法的指示性信息,如电路板物理尺寸线、数据资料、过孔信息等。阻焊层也有顶层和底层,在该层上放置的焊盘或其他对象是无铜的区域。丝印层主要用于绘制元件的外形轮廓、放置元件的编号或其他文本信息,系统工作层用于显示违反设计规则检查的信息。

  以上就是小编整理的关于“四层PCB板每层的作用分别是什么”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
