龙华pcb打样:PCB拼板需要注意的十个事项

  • 发表时间:2019-05-20 08:39:09
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  在PCB画板设计时,无论是在进行PCB打样,还是在PCB板量产的时候,PCB拼板也是一件严谨的事,这不仅牵涉到PCB线路板的质量,还能影响PCB生产的成本。下面龙华线路板打样小编来详细的说一说。

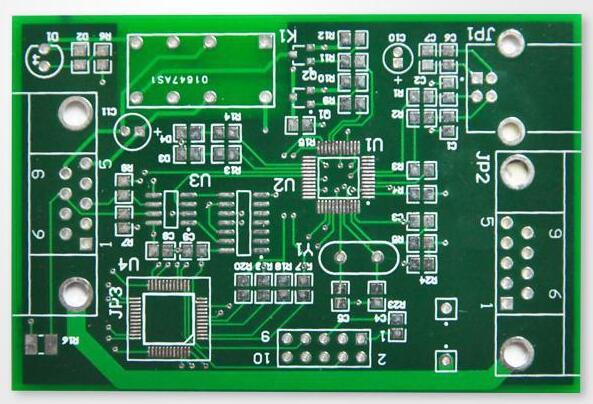

龙华pcb打样

  PCB拼板需要注意的十个事项

  1、PCB拼板的外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形;

  2、设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区;

  3、PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm;(目前可以视工厂的制程能力来定)

  4、小板之间的中心距控制在75 mm~145 mm之间;

  5、PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板;

  6、拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行;

  7、PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片;

  8、在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺;

  9、大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等;

  10、用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处。

  以上就是龙华pcb打样:http://www.pcbems.com/news/466.html 小编整理的关于PCB拼板需要注意的十个事项,希望对大家在拼板时有帮助,如还有不清楚的地方,请联系我司客服为您解答。
