pcb打样需要什么文件给板厂?pcb打样需要的文件后缀是什么

  • 发表时间:2019-07-11 11:06:11
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  很多工程师画好板,准备打样测试的时候,不知道发一个文件给厂家打样,随着迎合市场的不断需求,其实,现在很多文件pcb工厂都可以打开的,比如说,后缀.pcb的文件,后缀.PcbDoc的文件,后缀.dwg的文件还有gerber文件等等,下面小编来详细的说一说。

  pcb打样需要什么文件给板厂

  首先,需要提供PCB或者GERBER文件,文件中要包含制版说明——包括板子层数、材质、焊盘工艺、油墨颜色等具体要求,下面就来具体了解一下部分主要的参数说明。

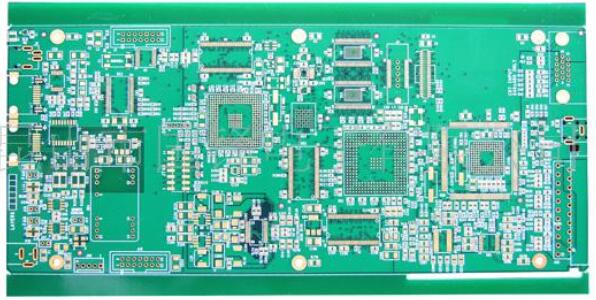

pcb打样需要什么文件给板厂

  材料:要说明PCB的制作材料是需要什么样的,目前最普遍的是用FR4,主要材料是环氧树脂剥离纤维布板。

  板层:要说明制作PCB板的层数。(PCB板的制作层数不同,价格也会不同,PCB线路板打样流程是大同小异的)

  阻焊颜色:颜色有很多种,也可根据要求来进行选择,一般的是绿色。

  丝印颜色:PCB上丝印的字体和边框的颜色,一般选择为白色。

  铜厚:一般根据PCB电路的电流来进行科学计算铜的厚度,一般越厚越好,但成本会更高,所以需要合理平衡。

  过孔是否覆盖阻焊:过阻焊就是将过孔绝缘起来,否则就是让过孔不绝缘。

  表面涂层:有喷锡和镀金。

  数量:制作PCB的数量要说明清楚。

  如果是Protel 99 SE和DXP软件画板的,一般PCB打样给的都是生产文件,也就是gerber文件(包含你所使用的每一层和钻孔文件),你也可以发原文件,不过为了防止抄板,公司一般都不这么做。

  如果是PADS Layout画的板子,可以是gerber也可以是pcb文件,不过为了保险起见,最好是转成gerber,这样可以防止打样工厂自己转gerber文件的时候出错。当然gerber文件里肯定要包含你设计的每一层和钻孔文件等。

  最后可以附带一个你对PCB制作的技术要求,文件中要包含制版说明——包括板子层数、材质、焊盘工艺、油墨颜色等具体要求。

  pcb打样需要的文件后缀是什么

  最常见的设计pcb软件的后缀名是.pcb,.PcbDoc这两种。

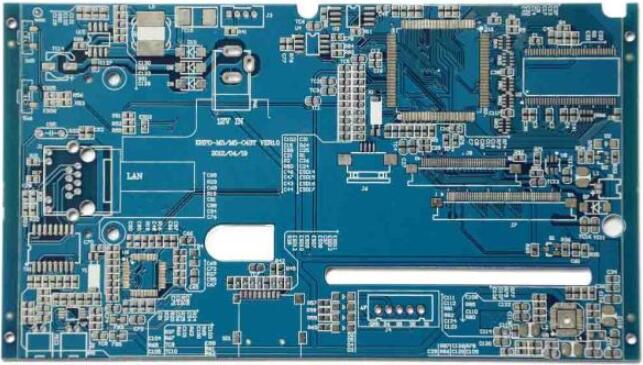

pcb打样需要的文件后缀是什么

  如果是发的pcb文件给厂家,Protel 99 SE和PADS Layout画板的文件后缀,当然就是.pcb了。如果是dxp画板的,文件后缀是.PcbDoc,如果是Protel 99 SE和DXP软件画板的提供的gerber文件的后缀是.gtl、.gts、.gto等等,如果是PADS Layout画板的提供的gerber文件的后缀是.pho。

  值得注意的是,在提供gerber文件的时候,一定要将钻孔文件也放在一起提供给厂家。

  以上就是小编介绍的关于pcb打样需要什么文件给板厂和pcb打样需要的文件后缀是什么,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
