pcb打样要提供什么图纸 pcb打样需要什么格式

  • 发表时间:2021-12-25 11:44:29
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有633个文字,预计阅读时间2分钟

pcb打样要提供什么图纸

  需要提供后缀名为.PCB的源文件,或者是gerber file 即可,大多数工程师都习惯于将PCB文件设计好后直接送PCB厂加工,而国际上比较流行的做法是将PCB文件转换为gerber file 和钻孔数据后交PCB厂家。

  为何要“多此一举”呢?因为电子工程师和PCB工程师对PCB的理解不一样,由PCB工厂转换出来的gerber file 可能不是您所要的,如您在设计时将元件的参数都定义在PCB文件中,您又不想让这些参数显示在PCB成品上,您未作说明,PCB厂依葫芦画瓢将这些参数都留在了PCB成品上。这只是一个例子。若您自己将PCB文件转换成gerber file 就可避免此类事件发生。

pcb打样需要什么格式

  pcb打样最好是提供gerber file。Gerber格式是线路板行业软件描述线路板(线路层、阻焊层、字符层等)图像及钻、铣数据的文档格式集合。 它是线路板行业图像转换的标准格式。

  现存Gerber有两个版本:1、扩展Gerber即RS-274X,被普遍使用;

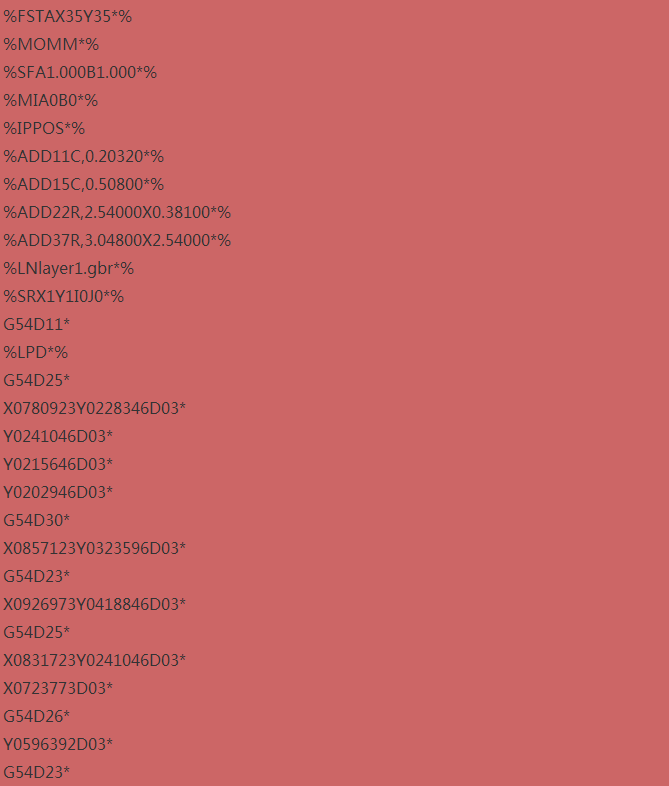

RS-274X

PCB打样需要的RS-274X格式

  因为 RS-274X有这些衍生资料,所以当CAM程式在读取RS-274X格式的GERBER(底片) 档时,不需要设定APERTURE(镜头) 档的来源,以及其数字格式(2.3, 2.4 … and Trailing and Leading ….) , CAM 程式会自动去分析这些档头资料,根据这些资料自动调整.

  2、标准Gerber即RS-274D,是老版本,正逐渐被废弃并被RS-274X所取代。

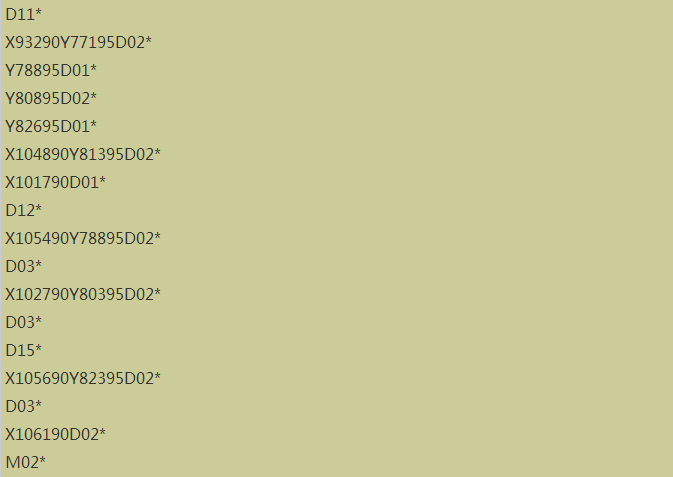

RS-274D

PCB打样不需要的RS-274D格式

  上图是RS-274D的格式,那么在读档时,除了GERBER(底片)档外,您还需要去设定APERTURE (镜头)档 , 而GERBER的数字格式,也必须指定给 CAM , 否则 CAM 会不认识您档案的数字格式,而造成读出的图型过大或过小,尺寸完全不对.

  所以提供资料给PCB厂家的时候,一定要提供RS-274X的gerber文件。这样能有效的防止PCB厂家出错。
