pcb板V割和邮票孔的区别

　　pcb拼板有好几种定义的! 方便客户插件是一个， 方便厂家自己生产是一个， 节约材料是一个! 方便插件就是客户要求这样拼，你就必须按要求去做。 厂家方便生产是方便V割等。 节约材料就是为了更加完美的运用材料而不浪费，或者留太多的边料!例如1米2乘1米的材料，你开34X41 CM的拼板就完美了.

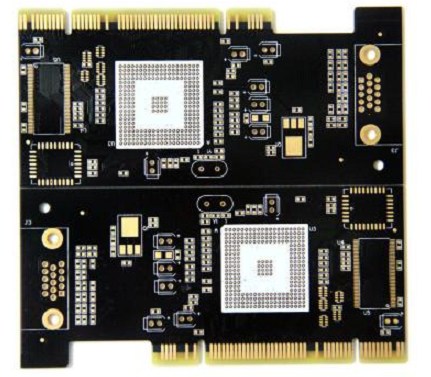

　　拼板就要考虑到板子之间的连接方式，一般有3种：V割(V-CUT)、邮票孔以及空心连接条。V割对于规则板使用的较多，只要将两个板子拼在一起，之间留点空隙(V割的空隙)即可。邮票孔在异形板中使用的较多，板子连接处打上多个过孔。空心连接条就是使用很窄的板材进行连接，在有半孔工艺的板子中使用较多。

　　PCB板V割好还是邮票孔好?

　　1、V割

　　V割，又称V-CUT，是在两个板子的连接处画一个槽，这个地方板子的连接就比较薄，容易掰断。在拼板时将两个板子的边缘合并在一起就可以。另外V割一般都是直线，不会有弯曲圆弧等复杂的走线，所以在拼版时可以尽量在一条直线上。注意在两个板子之间给V割留有间隙，一般0.4mm就可以。V割线可以使用2D线放在所有层进行表示。

　　由于V割只能走直线，所以只适用于规则PCB板的拼板连接。对于不规则的PCB板，比如圆形的，就需要使用到邮票孔来进行拼板连接，下面介绍一下邮票孔。

　　2、邮票孔

　　邮票孔是拼板的另一种连接方式，一般在异形板中使用的较多。在两个板子的边缘通过一小块板材进行连接，而这一小块板材与两块板的连接处有许多小孔，这样容易掰断。

　　之所以称为邮票孔，是因为掰断之后板子的边缘像邮票的边缘。

　　3、空心连接条

　　连接方式和邮票孔类似，区别在于连接条的连接部分更窄一点，而且两边没有过孔。这种方式有一个缺点就是板子掰开之后会有一个很明显的凸点，而邮票孔的凸点由于被过孔分开所以不怎么明显。既然这样为什么还要使用这种方式呢?直接使用邮票孔不就行了。其实有一种情况邮票孔和V割都无法使用的，那就是做四周都是半孔模块的时候，只能通过空心连接条在模块四个角进行连接。

　　以上就是小编整理的关于“pcb板V割和邮票孔的区别”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
