PCB 差分布线和阻抗匹配应如何理解

  • 发表时间:2020-06-12 15:46:08
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  对于硬件工程师来说,在进行PCB设计时,要考虑到阻抗匹配的问题,如果PCB阻抗匹配不合理,高速信号线会受到很大的干扰,导致PCB不能正常工作。

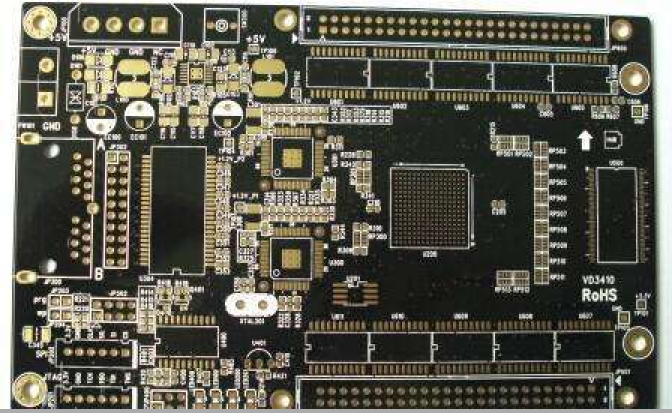

PCB 差分布线和阻抗匹配应如何理解

  PCB 差分布线和阻抗匹配的意思

  差分传输是一种信号传输的技术,区别于传统的一根信号线一根地线的做法,差分传输在这两根线上都传输信号,这两个信号的振幅相同,相位相反。在这两根线上的传输的信号就是差分信号。信号接收端比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。在电路板上,差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。

  一般类型有:USB、以太网、PCIE、SATA、RS485、RS422、HDMI、LVDS

  常用对有:+/- ? ?PM/PN ?TXN/TXP?

  差分信号与传统的一根信号线一根地线(即单端信号)走线的做法相比,其优缺点分别是:

  抗干扰能力强。干扰噪声一般会等值、同时的被加载到两根信号线上,而其差值为0,即,噪声对信号的逻辑意义不产生影响。

  能有效抑制电磁干扰(EMI)。由于两根线靠得很近且信号幅值相等,这两根线与地线之间的耦合电磁场的幅值也相等,同时他们的信号极性相反,其电磁场将相互抵消。因此对外界的电磁干扰也小。

  时序定位准确。差分信号的接收端是两根线上的信号幅值之差发生正负跳变的点,作为判断逻辑0/1跳变的点的。而普通单端信号以阈值电压作为信号逻辑0/1的跳变点,受阈值电压与信号幅值电压之比的影响较大,不适合低幅度的信号。

  缺点:

  若电路板的面积非常吃紧,单端信号可以只有一根信号线,地线走地平面,而差分信号一定要走两根等长、等宽、紧密靠近、且在同一层面的线。这样的情况常常发生在芯片的管脚间距很小,以至于只能穿过一根走线的情况下。

  (So,差分信号要优先布线)

  以上就是小编整理的关于“PCB 差分布线和阻抗匹配应如何理解”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
