PCB四层板中加很多盲孔有什么作用

  • 发表时间:2021-12-25 08:59:54
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有714个文字,预计阅读时间2分钟

  盲孔的作用是起到导通左右,这样能保证pcb的可靠性!盲孔分布的是部分层,另外埋孔是分布在中间层,通孔则是分布在所有层,盲孔一般回都是有LASER镭射(激光)钻孔机打出来的,而埋孔、通孔一般是使用机答械钻孔打出来的。

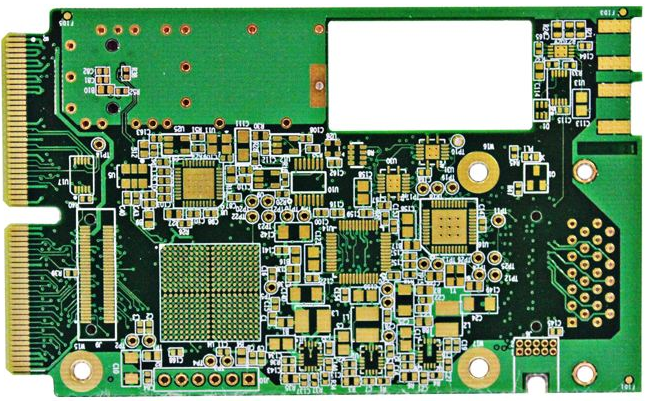

PCB四层板中加很多盲孔有什么作用

  PCB四层板中加很多盲孔的作用有哪些?

  在非穿导孔技术中,盲孔和埋孔的应用,可以极大地降低PCB的尺寸和质量,减少层数,提高电磁兼容性,增加电子产品特色,降低成本,同时也会使得设计工作更加简便快捷。在传统PCB设计和加工中,通孔会带来许多问题。首先它们占居大量的有效空间,其次大量的通孔密集一处也对多层PCB内层走线造成巨大障碍,这些通孔占去走线所需的空间,它们密集地穿过电源与地线层的表面,还会破坏电源地线层的阻抗特性,使电源地线层失效。且常规的机械法钻孔将是采用非穿导孔技术工作量的20倍。

  在PCB设计中,虽然焊盘、过孔的尺寸已逐渐减小,但如果板层厚度不按比例下降,将会导致通孔的纵横比增大,通孔的纵横比增大会降低可靠性。随着先进的激光打孔技术、等离子干腐蚀技术的成熟,应用非贯穿的小盲孔和小埋孔成为可能,若这些非穿导孔的孔直径为0.3mm,所带来的寄生参数是原先常规孔的 1/10左右,提高了PCB的可靠性。

  由于采用非穿导孔技术,使得PCB上大的过孔会很少,因而可以为走线提供更多的空间。剩余空间可以用作大面积屏蔽用途,以改进EMI/RFI性能。同时更多的剩余空间还可以用于内层对器件和关键网线进行部分屏蔽,使其具有最佳电气性能。采用非穿导孔,可以更方便地进行器件引脚扇出,使得高密度引脚器件(如 BGA 封装器件)很容易布线,缩短连线长度,满足高速电路时序要求。

  以上就是小编整理的关于“PCB四层板中加很多盲孔有什么作用”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
