PCB阻抗匹配的计算公式是怎样的

　　在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。在某一频率下，电子器件传输信号线中，相对GND&VCC，其高频信号或电磁波在传播过程中所受的阻力称之为特性阻抗，它是电阻抗，电感抗，电容抗的一个矢量总和。阻抗的单位是欧，常用Z来表示。

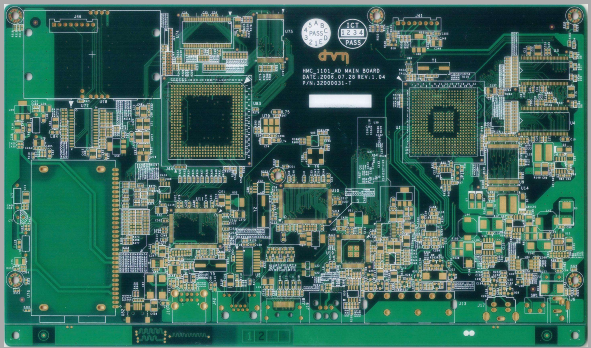

　　PCB阻抗匹配的计算公式：

　　一般来说阻抗的影响因素是信号线宽w、信号线厚t、介质层厚度h、介电常数εr 。常规来说阻抗与介电常数成反比,与介质层厚度成正比,与线宽成反比,与铜厚成反比。

　　阻抗计算公式：

　　Z0=87/SQRT(εr+1.41)×ln[(5.98h)/(0.8w+t)]

　　Z0：印刷导线的特性阻抗

　　εr：绝缘材料的介电常数

　　h：印刷导线与基准面之间的介质厚度

　　w：印刷导线的宽度

　　t：印刷导线的厚度

　　随着客户产品的升级，逐渐向智能化方向发展，因而对PCB板阻抗的要求也越来越严格，从而也推动了深联阻抗设计技术的不断成熟。

　　以上就是小编整理的关于“PCB阻抗匹配的计算公式是怎样的”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
