PCB双层板过孔盖油与过孔塞油的区别介绍

  • 发表时间:2020-06-12 16:11:34
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  一般人都认为是同样的问题,其实是两个完全不同的制作要求。

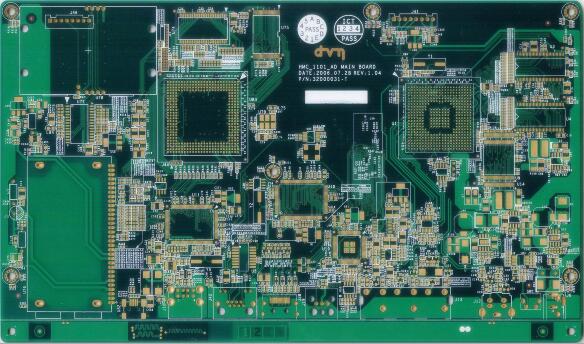

PCB双层板过孔盖油与过孔塞油的区别介绍

  PCB双层板过孔盖油与过孔塞油的区别

  过孔盖油的要求是导通孔的ring环上面必须用油墨覆盖,强调的是孔边缘的油墨覆盖程度。如孔边假性露铜,发红等。

  过孔塞孔就是导通孔的孔里面用油墨进行塞孔制作,强调的是塞孔的质量。塞油过孔不透光,盖油孔内透光。塞油板子放水里一下子没事。

  盖油是普通工艺,过孔处看起来会发黄(可能是因为附近的绿油渗进孔里,盖不住,薄了露出铜的颜色)。

  塞油,过孔处平一些,发黄问题大大改善, 但这并不是过孔填平工艺。 用了这工艺, 还是不能实现 盘中孔(盘中孔就是焊盘中有过孔,因为会渗锡过对面,不能在上面贴元件。如果做了填平工艺,如电镀填平,就可以在上面贴元件)

  盖油:是简单的印表面绿油而已,在做表面绿油时做的。

  塞孔:是要单独塞孔,塞完孔后再盖油的。

  盖油和塞孔在PCB制造是不同的概念。

  塞孔的品质比简单盖油好,看不同板,不同要求,当然塞孔成本会高点。

  以上就是小编整理的关于“PCB双层板过孔盖油与过孔塞油的区别介绍”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
