PCB双层板的过孔是什么

  • 发表时间:2020-06-12 16:11:12
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:

  过孔一般又分为三类,即盲孔(blindvia)、埋孔(buriedvia)和通孔(throughvia)。盲孔位于印刷线路板的顶层和底层表面,具有一定深度,用于表层线路和下面的内层线路的连接,孔的深度通常不超过一定的比率(孔径)。埋孔是指位于印刷线路板内层的连接孔,它不会延伸到线路板的表面。

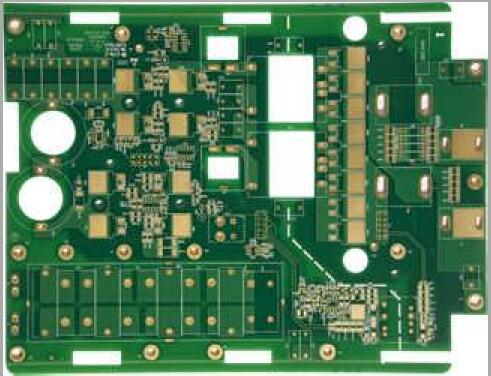

PCB双层板的过孔是什么

  PCB双层板的过孔

  过孔(via)是多层PCB的重要组成部分之一,钻孔的费用通常占PCB制板费用的30%到40%。简单的说来,PCB上的每一个孔都可以称之为过孔。从作用上看,过孔可以分成两类:一是用作各层间的电气连接;二是用作器件的固定或定位。

  过孔分金属化孔和非金属化孔,金属化孔是空心的,想要实心的要给印制板厂家声明过孔塞孔。过孔默认是涂阻焊的,所以感觉像实心。多层焊盘连接的区别是不涂阻焊,也是空心的。

  以上就是小编整理的关于“PCB双层板的过孔是什么”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
