PCB8层板常用的叠层方式有哪些

  • 发表时间:2020-06-12 16:24:42
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  八层板通常使用下面三种叠层方式:

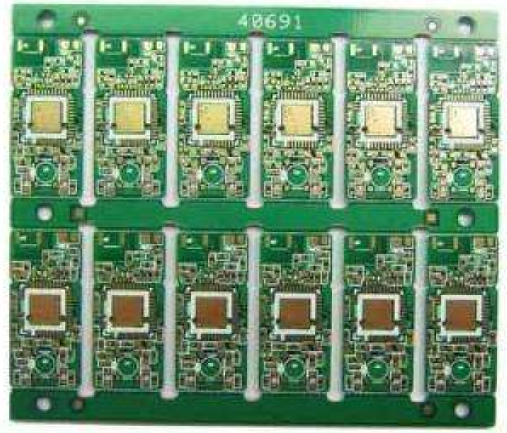

PCB8层板常用的叠层方式有哪些

  一、 由于差的电磁吸收能力和大的电源阻抗导致这种不是一种好的叠层方式。它的结构如下:

  1. Signal 1 元件面、微带走线层

  2 .Signal 2 内部微带走线层,较好的走线层(X方向)

  3 .Ground

  4 .Signal 3 带状线走线层,较好的走线层(Y方向)

  5 .Signal 4 带状线走线层

  6 .Power

  7 .Signal 5 内部微带走线层

  8 .Signal 6 微带走线层

  二、是第三种叠层方式的变种,由于增加了参考层,具有较好的EMI性能,各信号层的特性阻抗可以很好的控制

  1 .Signal 1 元件面、微带走线层,好的走线层

  2 .Ground 地层,较好的电磁波吸收能力

  3 .Signal 2 带状线走线层,好的走线层

  4 .Power 电源层,与下面的地层构成优秀的电磁吸收

  5 .Ground 地层

  6 .Signal 3 带状线走线层,好的走线层

  7 .Power 地层,具有较大的电源阻抗

  8 .Signal 4 微带走线层,好的走线层

  三、 最佳叠层方式,由于多层地参考平面的使用具有非常好的地磁吸收能力。

  1 .Signal 1 元件面、微带走线层,好的走线层

  2 .Ground 地层,较好的电磁波吸收能力

  3 .Signal 2 带状线走线层,好的走线层

  4 .Power 电源层,与下面的地层构成优秀的电磁吸收

  5 .Ground 地层

  6 .Signal 3 带状线走线层,好的走线层

  7 .Ground 地层,较好的电磁波吸收能力

  8 .Signal 4 微带走线层,好的走线层

  以上就是小编整理的关于“PCB8层板常用的叠层方式有哪些”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
