PCB单面板与双面板有哪些区别?

  • 发表时间:2021-12-25 09:34:35
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有686个文字,预计阅读时间2分钟

  单面板就是在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以我们就称这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必须绕独自的路径),所以只有早期的电路才使用这类的板子。

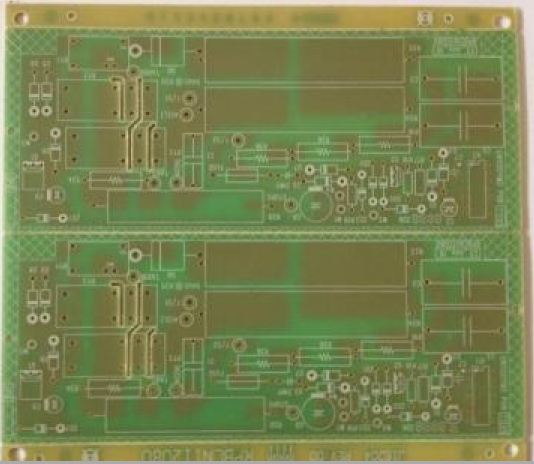

单面板与双面板有哪些区别

  PCB单面板与双面板有的区别

  单面板的布线图以网路印刷(Screen Printing)为主,亦即在铜表面印上阻剂,经蚀刻后再以防焊阻印上记号,最后再以冲孔加工方式完成零件导孔及外形。此外,部份少量多样生产的产品,则采用感光阻剂形成图样的照相法。

  双面板(Double-Sided Boards)的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板更复杂的电路上。

  严格意义上来说双面板是电路板中很重要的一种PCB板,他的用途是很大的,看一板PCB板是不是双面板也很简单,相信朋友们对单面板的认识是完全可以把握的了,双面板就是单面板的延伸,意思是单面板的线路不够用从而转到反面的,双面板还有重要的特征就是有导通孔。简单点说就是双面走线,正反两面都有线路!一句概括就是:双面走线的板就是双面板!有的朋友就要问了比如一块板双面走线,但是只有一面有电子零件,这样的板到底是双面板还是单面板呢?答案是明显的,这样的板就是双面板,只是在双面板的板材上装上了零件而已。

  以上就是小编整理的关于“PCB单面板与双面板有哪些区别?”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
