PCB单面板和双面板有哪些区别

  • 发表时间:2021-12-25 09:36:37
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:
  • 本文有922个文字,预计阅读时间3分钟

  线路板发展到现在由单一的样式分化出新支,最开始是简单的单面板,随着科技的发展,单面板已经支撑不了电子产品的需求,而双面板也就随之被开发出来;双面板在被生产出来一直到现在都有着庞大的需求,市场也是供应不求,但在更高端的电子中也只能退居一偶,有些高端产品需要更精密的线路,而双面板上因为材料原因跟不上需求,而多层板就是在这个时候进入到高端电子产品中占据着重要的地位。

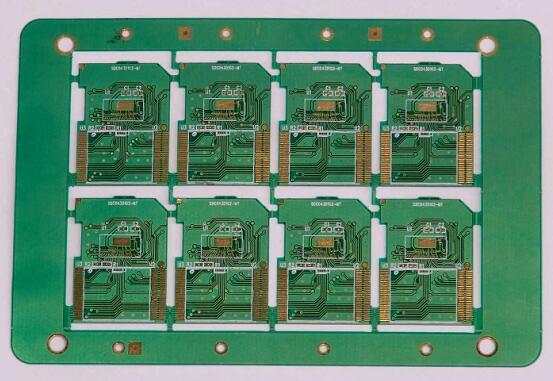

PCB单面板和双面板有哪些区别

  PCB单面板和双面板的区别:

  1、材质上。

  单面板:铜箔只在一面存在,比如你常见的电视机板

  双面板:双面都有铜箔走线,两面铜箔采用导通的贯穿孔连接,价格上基本差别7倍(因材质

  不同而不可完全定义)。还有一种在行业上称为假双面板,没有贯穿孔连接(成本低多了)。

  2、工艺上。

  单面板:焊点集中在一面,一般是另一面插元件,部分产品还在走线铜箔面有SMD元件。

  双面板:两面都可以焊接,都可以既有插件元件也可以有SMD元件。

  假双面:一般只在一面插件,另一面焊接,双面的铜箔走县依靠元件脚的两面焊接来导通。

  3、PCB线路板。

  单面板:将提供零件连接的金属线路布置于绝缘的基板材料上,该基板同时也是安装零件的支撑载具。

  双面板:当单面的电路不足以提供电子零件连接需求时,便可将电路布置于基板的两面,并在板上布建通孔电路以连通板面两侧电路。

  4、生产工艺流程。

  (1)、单面板:CAD或CAM CCL开料、钻定位孔

  ↓ ↓ ↓

  开制冲孔模具 制丝网版────────────→印刷导电图形、固化

  │ │ ↓

  │ │ 蚀刻、去除印料、清洁

  │ │ ↓

  │ └──────────────→印刷阻焊图形、固化

  │ │ ↓

  │ └──────────────→印刷标记字符、固化

  ∣ ∣ ↓

  ∣ └──────────────→印刷元件位置字符、固化

  ∣ ↓

  └────────────────────→钻冲模定位孔、冲孔落料

  ↓

  电路检查、测试

  ↓

  涂覆阻焊剂或OSP

  ↓

  检查、包装、成品

  (2)、双面板:AD和CAM CCL开料/磨边

  ↓ ↓

  ————————→NC钻孔

  │ ↓

  │ 孔 金 属 化

  │ (图形电镀)↓ ↓(全板电镀)

  │ 干膜或湿膜法 掩孔或堵孔

  —————————————————→(负片图形) (正片图形)

  ↓ ↓

  电镀铜/锡铅 图形转移

  ↓ ↓

  去膜、蚀刻 蚀刻

  ↓ ↓

  退锡铅、镀插头 去膜、清洁

  ↓ ↓

  印刷阻焊几剂/字符

  ↓

  热风整平或OSP

  ↓

  铣/冲切外形

  ↓

  检验/测试

  ↓

  包装/成品

  以上就是小编整理的关于“PCB单面板和双面板有哪些区别”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
