开关电源pcb过孔一般多大
- 发表时间:2020-06-27 09:36:34
- 作者:工艺工程师
- 来源:新闻中心
- 人气: 本文有744个文字,预计阅读时间2分钟
一般条件下开关电源PCB厂家能提供的钻孔直径最小只能达到8Mil。随着激光钻孔技术的发展,钻孔的尺寸也可以越来越小,一般直径小于等于6Mils的过孔,我们就称为微孔。在HDI(高密度互连结构)设计中经常使用到微孔,微孔技术可以允许过孔直接打在焊盘上(Via-in-pad),这大大提高了电路性能,节约了布线空间。

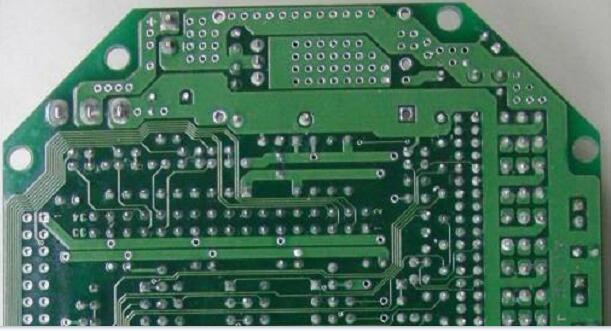

开关电源PCB过孔大小:
对于开关电源PCB布线线宽的设置,主要要考虑两个问题:
一是流过的电流大小。比如对于开关电源线来说,需要考虑电路工作时流过的电流,如果流过的电流大,则走线不能太细。
二是要考虑板厂的实际制板能力。如果所需要的电流很小(如信号线),那就可以走的细一些。有时候开关电源之PCB面积小,器件多,就想走线尽量细,但是如果过细可能PCB板厂就制作不出来了,或者能做不出但不良率上升。
至于过孔的大小,也可以直接向板厂确认,毕竟就算你用小孔径的过孔设计出来PCB,但是板厂做不了,或者能做但是成本高昂也不行。就我所知外径0.5mm,内径0.3mm基本所有板厂都是可以做的。
在开关电源PCB中过孔放多了对电路有影响吗?
从设计的角度来看,一个过孔主要由两个部分组成,一是中间的钻孔(drill hole),二是钻孔周围的焊盘区。这两部分的尺寸大小决定了过孔的大小。很显然,在高速,高密度的开关电源之PCB设计时,设计者总是希望过孔越小越好,这样板上可以留有更多的布线空间,此外,过孔越小,其自身的寄生电容也越小,更适合用于高速电路。但孔尺寸的减小同时带来了成本的增加,而且过孔的尺寸不可能无限制的减小,它受到钻孔(drill)和电镀(plating)等工艺技术的限制:孔越小,钻孔需花费的时间越长,也越容易偏离中心位置;且当孔的深度超过钻孔直径的6倍时,就无法保证孔壁能均匀镀铜。
以上就是小编整理的关于“开关电源pcb过孔一般多大”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
