什么是pcb焊盘?PCB焊盘常见的七大种类介绍

  • 发表时间:2019-09-08 19:03:44
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  在pcb厂家生产过程中,经常会听到焊盘,这个词语,但有很多入行的朋友不是很明白什么焊盘,焊盘都有哪些种类,下面小编就此问题来详细的介绍一下。

  pcb焊盘介绍

  什么是PCB焊盘?指的是元件通过PCB上的引线孔,用焊锡焊接固定在PCB上,印制导线把焊盘连接起来,实现元件在电路中的电气连接,引线孔及周围的铜箔就被称为焊盘。

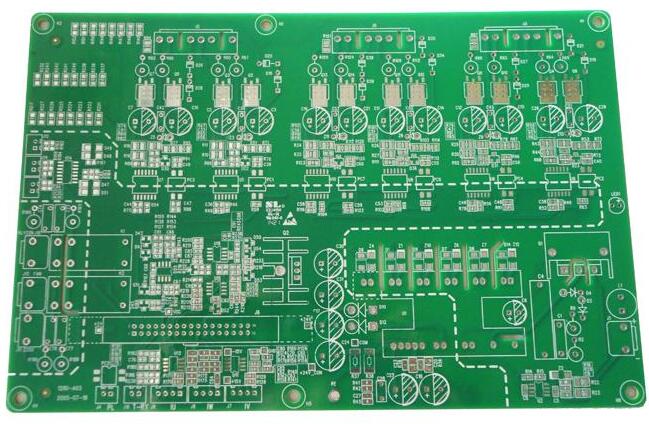

pcb厂家介绍pcb焊盘知识

  pcb焊盘种类

  1、圆形焊盘

  广泛用于元件规则排列的单、双面印制板中。若板的密度允许,PCB焊盘可大些,焊接时不至于脱落。

  2、方形焊盘

  印制板上元器件大而少、且印制导线简单时多采用。在手工自制PCB时,采用这种PCB焊盘易于实现。

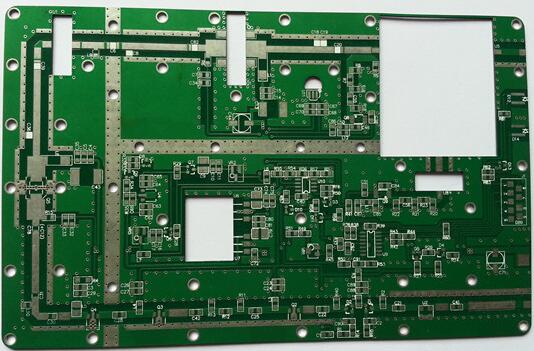

pcb厂家介绍pcb焊盘种类

  3、泪滴式焊盘

  当焊盘连接的走线较细时常采用,以防焊盘起皮、走线与焊盘断开。这种PCB焊盘常用在高频电路中。

  4、岛形焊盘

  焊盘与焊盘间的连线合为一体。常用于立式不规则排列安装中。比如收录机中常采用这种焊盘。

  5、多边形焊盘

  用于区别外径接近而孔径不同的PCB焊盘,便于加工和装配。

  6、椭圆形焊盘

  这种PCB焊盘有足够的面积增强抗剥能力,常用于双列直插式器件。

  7、开口形焊盘

  为了保证在波峰焊后,使手工补焊的焊盘孔不被焊锡封死时常用。

  以上就是小编介绍的关于什么是pcb焊盘和PCB焊盘常见的七大种类介绍,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人没为您解答。
