区分常规pcb单面板和双面板两个知识点-亲测有效
- 发表时间:2021-12-25 09:39:38
- 作者:小编
- 来源:诚暄PCB
- 人气: 本文有593个文字,预计阅读时间2分钟
双面pcb板与单面pcb板的区别,在于单面板线路只在PCB板的一面,而双面PCB的线路则可以在PCB板的两个面中,中间用过孔将双面的PCB板线路连接起来。双面PCB板的参数双面pcb板制作与单面PCB板除了制作的流程不一样外,还多一沉铜工艺。下面小编来详细的说一说。

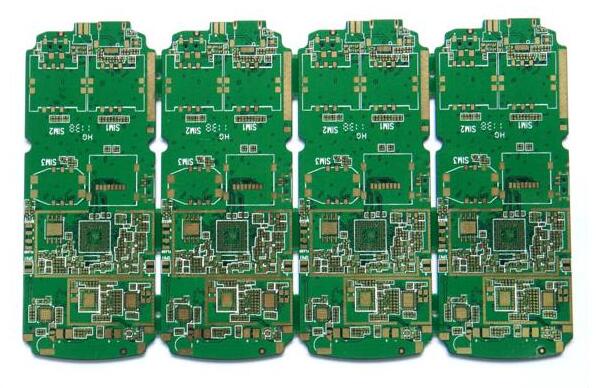

单面板和双面板的区别
1、单面印制线路板通常是采用单面覆铜箔层压板,用网版印刷法或光致成像法在铜表面制作搞蚀线路图形,经化学蚀刻去除多余的铜箔而形成导体图形。
2、双面印制线路板有上下两层导体图形,上下导通孔是靠贵穿孔连通。在印制电路板加工中将贵穿孔的孔壁镀上铜层使上下层导通,双面印制线路板通常是采用双面覆铜箔层压板,用网版印刷法或光致成像法在铜表面制作抗蚀线路图形,经化学蚀刻去除多余的铜箔而形成导体图形。
双面PCB板与单面PCB从外观上基本就能分辨,单面是只有一层而线层的电路板,双面板是有两面布线层的线路板,中间有导通孔,所以这就是单双面板的区别。
单面板和双面板的工艺流程如下:
1)单面板工艺流程
开料磨边→钻孔→外层图形→(全板镀金)→蚀刻→检验→丝印阻焊→(热风整平)→丝印字符→外形加工→测试→检验
2)双面板喷锡板工艺流程
开料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验
以上就是小编整理的关于如何区分常规pcb单面板和双面板两个知识点,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
