合肥pcb厂:造成pcb线路板串扰的十一个因素

  • 发表时间:2019-06-03 08:47:59
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电路板上走线密度越来越高,信号串扰总是一个难以忽略的问题。因为不仅仅会影响电路的正常工作,还会增加电路板上的电磁干扰。下面合肥pcb厂小编来详细的说一说。

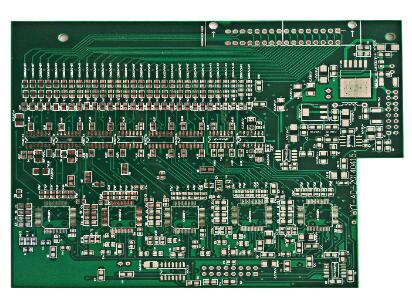

合肥pcb厂

  pcb线路板串扰的十一个因素

  1、通过合理布局使各个元器件之间的连线尽量短。

  2、由于串扰程度和施加干扰信号的频率成正比,因此要使高频信号线远离敏感信号线。

  3、施加干扰信号线与受到干扰信号线不仅要远离,最好要用地线隔离,并且避免相互平行走线。

  4、在多层PCB板中,施加干扰信号线与受到干扰信号线或敏感信号走线要用地线隔离或相隔地层。

  5、在多层PCB板中,施加干扰信号线与受到干扰信号线分别在地线或地层的相对两面,也就是隔层。

  6、尽量使用输入阻抗较低的敏感电路,必要时可以使用旁路电容降低敏感电路的输入阻抗。

  7、可能的状况降落低信号沿的变换速率

  满足设计标准的同时尽量选择慢速的器件,通常在器件选型的时分。并且防止不同品种的信号混合运用,由于快速变换 的信号对慢变换的信号有潜在串扰风险。

  8、采用屏蔽措施

  包地会招致布线量增加,线路板为高速信号提供包地是处理串扰问题的一个有效途径。但是。使本来有限的布线区域愈 加拥堵。另外,地线屏蔽要到达预期目的地线上接地点间距很关键,普通小于信号变化沿长度的两倍。同时地线也会增大信 号的散布电容,使传输线阻抗增大,信号沿变缓。

  9、合理设置层和布线

  减小并行信号长度,合理设置布线层和布线间距。缩短信号层与平面层的间距,增大信号线间距,减小并行信号线长度 (关键长度范围内)这些措施都能够有效减小串扰。

  10、设置不同的布线层

  并合理设置平面层,为不同速率的信号设置不同的布线层。也是处理串扰的好办法。

  11、阻抗匹配

  也能够大大减小串扰的幅度。假如传输线近端或远端终端阻抗与传输线阻抗匹配。

  以上就是合肥pcb厂:http://www.pcbems.com/news/549.html 小编整理的关于造成pcb线路板串扰的十一个因素,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
